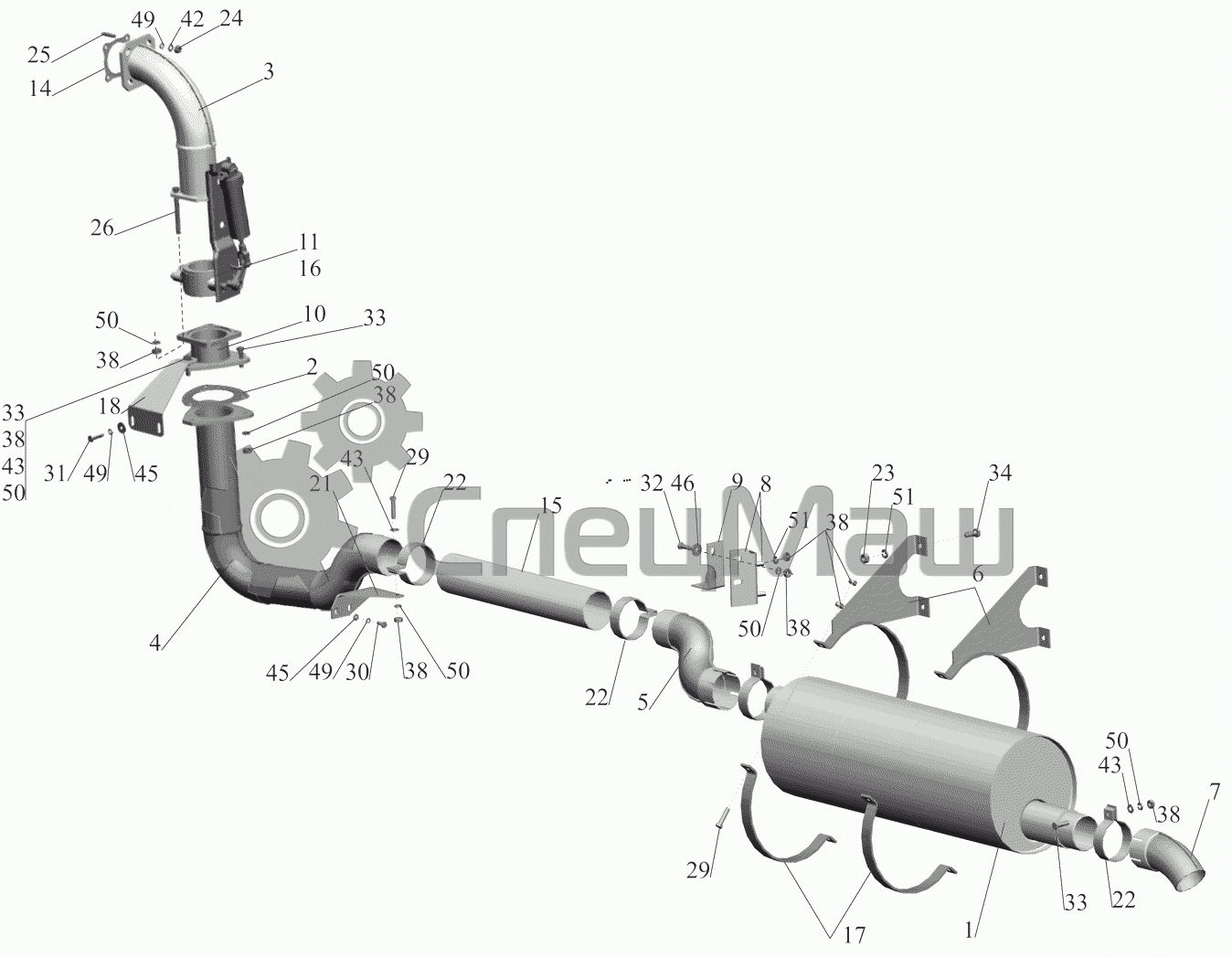

Установка системы выпуска газов Р437041-1200001
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17
18
21
22
22
22
23
24
25
26
29
29
30
31
32
33
33
33
34
38
38
38
38
38
38
38
42
43
43
43
45
45
46
49
49
49
50
50
50
50
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 457041-1201010 | Глушитель | |
| 2 | 500-1203000 | Прокладка с окантовкой | |
| 3 | Р437041-1203009 | Труба приемная | |
| 4 | 457040-1203032 | Труба приемная | |
| 5 | 457040-1203033 | Труба приемная | |
| 6 | 457040-1203063 | Кронштейн | |
| 7 | 437040-1203075 | Труба выхлопная | |
| 8 | Р457040-1203092 | Кронштейн | |
| 9 | 457040-1203095 | Кронштейн | |
| 10 | Р437041-1203120 | Патрубок | |
| 11 | 555142-3570010 | Заслонка | |
| 14 | 4370-1203020 | Прокладка | |
| 15 | 4370-1203024 | Металлорукав | Перейти в каталог |
| 16 | 555142-1203027 | Прокладка | |
| 17 | 5337-1203030-01 | Хомут | |
| 18 | 4370-1203097 | Кронштейн | |
| 21 | 457040-1203098 | Кронштейн | |
| 22 | 4370-1203117 | Хомут | Перейти в каталог |
| 23 | 250514 | Гайка М12-6Н | |
| 24 | 374272 | Гайка М8х1-6Н | |
| 25 | 216234 | Шпилька М8х20 | |
| 26 | 370867 | Болт М10-6gх90 | |
| 29 | 200315 | Болт М10-6gх40 | Перейти в каталог |
| 30 | 201456 | Болт М8-6gх20 | |
| 31 | 201460 | Болт М8-6gх30 | |
| 32 | 201499 | Болт М10-6gх30 | |
| 33 | 201501 | Болт М10-6gх35 | |
| 34 | 201540 | Болт М12-6gх30 | |
| 38 | 250512 | Гайка М10-6Н | |
| 42 | 252005 | Шайба 8 | |
| 43 | 252006 | Шайба 10 | |
| 45 | 252038 | Шайба 8 | |
| 46 | 252039 | Шайба 10 | |
| 49 | 252135 | Шайба 8Т | |
| 50 | 252136 | Шайба 10.ОТ | |
| 51 | 252137 | Шайба 12.ОТ |
