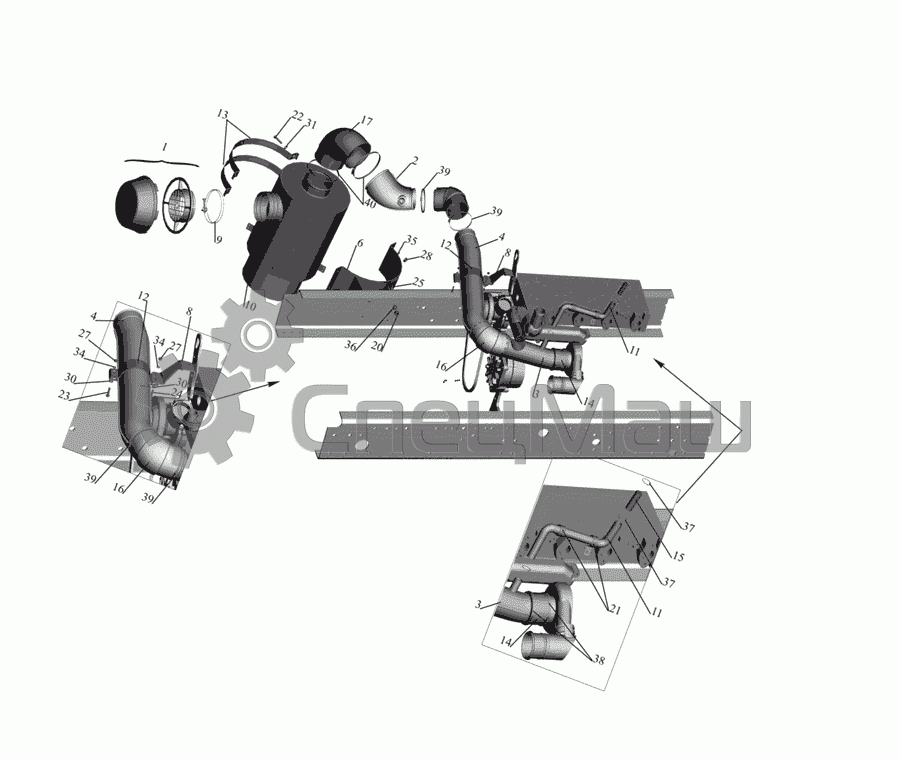

Крепление воздушного фильтра 43 703 0-1109002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
3
4
4
6
8
8
9
10
11
11
12
12
13
14
14
15
16
16
17
20
21
22
23
24
25
27
27
28
30
30
31
34
34
35
36
37
37
38
39
39
39
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 4370-1109024 Воздухозаборник
2 437030-1109030 Труба
3 437030-1109040 Труба
4 437030-1109050 Труба
6 4370-1109110 Кронштейн
8 437030-1109134 Кронштейн
9 64229-1109464 Хомут
10 5337-1109510 Фильтр воздушный
11 437030-1014062 Рукав
12 437030-1109092 Хомут
13 5337-1109118 Хомут
14 437030-1109344 Уплотнитель
15 437030-1014017 Трубка
16 64227-1109375-01 Уплотнитель Перейти в каталог
17 5551-1109375-11 Патрубок Перейти в каталог
20 250514 Гайка М12-6Н
21 379673 Кляммер
22 200315 Болт М10-6gх40 Перейти в каталог
23 201422 Болт М6-6gх25
24 201424 Болт М6-6gх30
25 201544 Болт М12-6gх40
27 250508 Гайка М6-6Н
28 250512 Гайка М10-6Н
30 252004 Шайба 6
31 252006 Шайба 10
34 252134 Шайба 6Т
35 252136 Шайба 10.ОТ
36 252137 Шайба 12.ОТ
37 TORRO20-32-C7W2S Хомут червячный
38 TORRO80-100-C7W2S Хомут червячный
39 TORRO90-110-C7W2S Хомут червячный
40 TORRO120-140-C7W2S Хомут червячный
