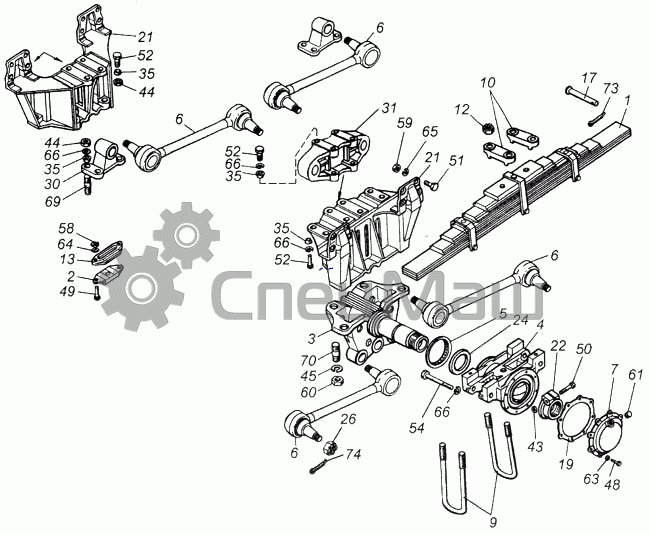

Установка задней подвески
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
6
6
6
7
9
10
12
13
17
19
21
21
22
24
26
30
31
35
35
35
35
43
44
44
45
48
49
50
51
52
52
52
54
58
59
60
61
63
64
65
66
66
66
66
69
70
73
74
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 55111-2918068 | Башмак рессоры с втулками и сальником в сборе | Перейти в каталог |
| 6 | 5511-2919012-01 | Штанга реактивная в сборе | Перейти в каталог |
| 9 | 5511-2912408-10 | Стремянка задней рессоры | Перейти в каталог |
| 26 | 55111-2919032 | Гайка крепления пальца | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53228-2900002-10 | 53228-2900002-10 | Установка задней подвески | |
| 1 | 5322-2912012 | Рессора задняя в сборе | |
| 2 | 5320-2912624 | Буфер задней рессоры в сборе | |
| 3 | 5511-2918050 | Ось балансирной подвески с кронштейнами в сборе | |
| 4 | 55111-2918068 | Башмак рессоры с втулками и сальником в сборе | Перейти в каталог |
| 5 | 5320-2918180 | Кольцо уплотнительное башмака в сборе | |
| 6 | 5511-2919012-01 | Штанга реактивная в сборе | Перейти в каталог |
| 7 | 5320-2918120-01 | Крышка башмака | |
| 9 | 5511-2912408-10 | Стремянка задней рессоры | Перейти в каталог |
| 10 | 5511-2912412-10 | Накладка задней рессоры | |
| 12 | 5511-2912416 | Гайка стремянки рессоры | |
| 13 | 4310-2912630 | Подкладка буфера задней рессоры | |
| 17 | 5320-2912485 | Палец опоры задней рессоры | |
| 19 | 5320-2918122 | Прокладка крышки | |
| 21 | 4310-2918154 | Кронштейн правый | |
| 22 | 5320-2918169 | Гайка башмака | |
| 24 | 5320-2918255 | Кольцо упорное башмака | |
| 26 | 55111-2919032 | Гайка крепления пальца | Перейти в каталог |
| 30 | 4310-2919072 | Рычаг реактивный верхний | |
| 31 | 5320-2919090-20 | Кронштейн верхней реактивной штанги | |
| 35 | 5320-2919105 | Втулка кронштейна | |
| 43 | 251647 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 | |
| 44 | 853528 | Гайка М20х1,5-6Н | |
| 45 | 252164 | Шайба 27 пружинная | |
| 48 | 1/60436/21 | Болт М8-6gх25 | |
| 49 | 1/12880/21 | Болт М10х1,25-6gх60 | |
| 50 | 1/55413/21 | Болт М12х1,25-6gх75 | |
| 51 | 1/58405/31 | Болт М16х1,5-6gх50 | |
| 52 | 1/59883/31 | Болт М20х1,5-6gх60 | |
| 54 | 1/59903/21 | Болт М20х1,5-6gх160 | |
| 58 | 1/21647/11 | Гайка М10х1,25-6Н | |
| 59 | 1/21641/21 | Гайка М16х1,5-6Н | |
| 60 | 853518 | Гайка М27х1,5-6Н | |
| 61 | 870882 | Пробка коническая транспортная КГ 3/8" | |
| 63 | 1/05166/77 | Шайба 8 пружинная | |
| 64 | 1/05168/77 | Шайба 10 пружинная | |
| 65 | 1/05172/77 | Шайба 16 пружинная | |
| 66 | 1/05174/77 | Шайба 20 пружинная | |
| 69 | 853306 | Шпилька М20х1,25-6gх28х45 | |
| 70 | 853302 | Шпилька М27х1,5-6gх30х86 | |
| 73 | 1/07974/01 | Шплинт 4,7х40 | |
| 74 | 1/07979/01 | Шплинт 5,7х60 |
