53205-8401010 Панель облицовочная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
2
4
4
5
6
6
6
7
8
9
10
11
12
13
13
14
16
17
18
18
19
19
19
19
21

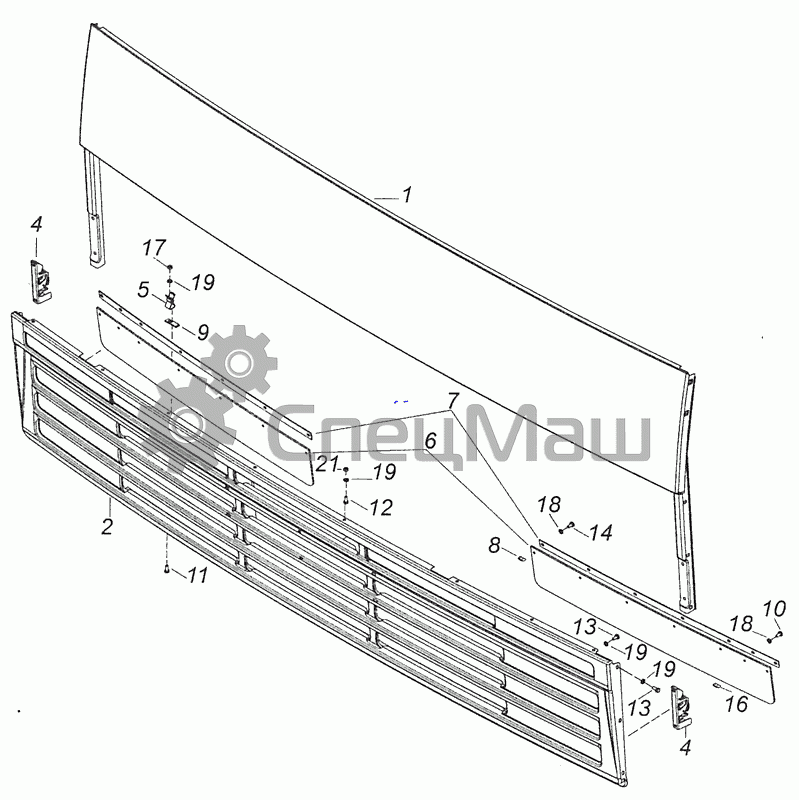

Позиция на иллюстрации Заводской номер детали Название детали
43114-8401010 43114-8401010 Панель облицовочная
65115-8401010-04 65115-8401010-04 Панель облицовочная в сборе
43114-8401010-04 43114-8401010-04 Панель облицовочная
6560-8401010-14 6560-8401010-14 Панель облицовочная
53205-8401010 53205-8401010 Панель в сборе
1 5320-8401012 Панель облицовочная верхняя Перейти в каталог
2 53205-8401120 Панель облицовочная нижняя Перейти в каталог
2 5320-8401120 Панель нижняя
4 5320-8406010 Замок облицовочной панели в сборе
5 5410-5406031 Держатель дверцы боковины
6 65115-8401450-04 Брызговик облицовочной панели
6 43114-8401450-04 Брызговик облицовочной панели
7 65115-8401452-04 Планка брызговика
8 65115-8401455-04 Шайба
9 5320-8407158 Пластина
10 1/09778/21 Болт М5-6gх16
11 1/09021/21 Болт М6-6gх14
12 1/09024/21 Болт М6-6gх20
13 1/32760/01 Винт М6-6gх12
14 1/51873/01 Винт самонарезающий типа АВ №10x12,7
16 1/58964/11 Гайка М5-6Н
17 1/58962/11 Гайка ЕМ6-6Н
18 1/05193/01 Шайба плоская 5,45х10х1
19 1/05164/77 Шайба 6 пружинная
21 853547 Гайкодержатель М6
