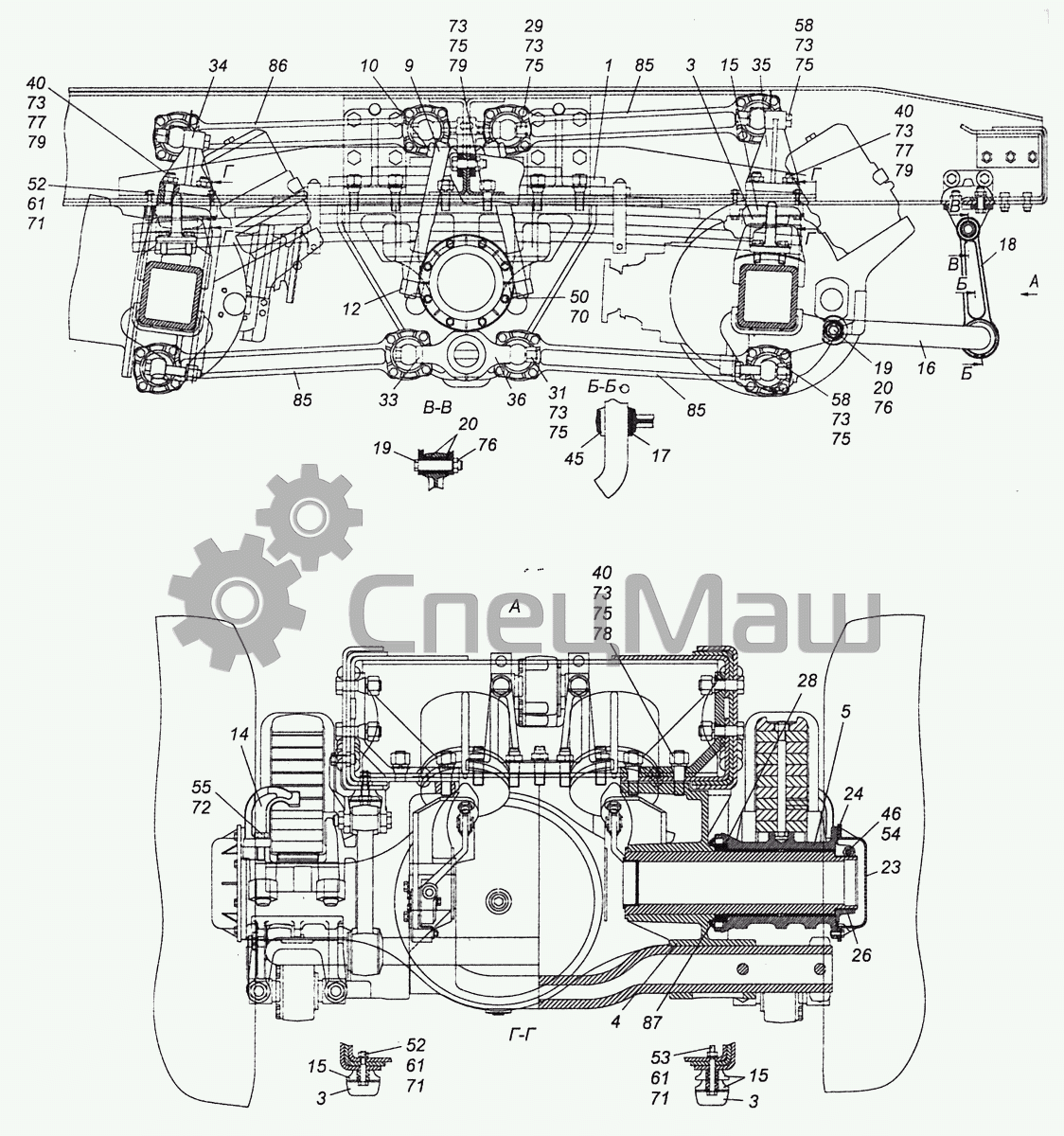

6460-2900002-10 Установка задней подвески
Данные каталоги размещены на сайте исключительно в информационных целях
1
3
3
3
4
5
9
10
12
14
15
15
15
16
17
18
19
19
20
20
23
24
26
28
29
31
33
34
35
36
40
40
40
45
46
50
52
52
53
54
55
58
58
61
61
61
70
71
71
71
72
73
73
73
73
73
73
73
73
75
75
75
75
75
75
76
76
77
77
78
79
79
79
85
85
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6460-2912012 | Рессора задняя в сборе | |
| 3 | 5320-2912624 | Буфер задней рессоры в сборе | |
| 4 | 6520-2918050 | Кронштейн балансира с осью в сборе | |
| 5 | 6520-2918068 | Башмак рессоры с втулками и манжетой в сборе | |
| 9 | 6460-2912408 | Стремянка задней рессоры | |
| 10 | 6460-2912412 | Накладка задней рессоры | |
| 12 | 6520-2912416 | Гайка стремянки задней рессоры | |
| 14 | 6520-2912440 | Ограничитель качания моста | |
| 15 | 6520-2912430 | Подкладка буфера задней рессоры | |
| 16 | 6520-2916016 | Штанга стабилизатора | |
| 17 | 6520-2916040 | Подушка стабилизатора | Перейти в каталог |
| 18 | 6520-2916060 | Стойка стабилизатора | |
| 19 | 6460-2916075 | Ось стабилизатора | Перейти в каталог |
| 20 | 65115-2906079 | Втулка стабилизатора | Перейти в каталог |
| 23 | 5320-2918120-20 | Крышка башмака | |
| 24 | 5320-2918122 | Прокладка крышки | |
| 26 | 6520-2918169 | Гайка башмака | |
| 28 | 6520-2918075-10 | Шайба упорная | |
| 29 | 6520-2919032 | Болт крепления реактивной штанги | |
| 31 | 6460-2919035 | Болт крепления реактивной штанги | |
| 33 | 6460-2919038 | Проставка реактивной штанги | |
| 34 | 6460-2919072 | Рычаг верхний | |
| 35 | 6520-2919073-10 | Рычаг верхний | |
| 36 | 6520-2919085 | Проставка | |
| 40 | 5320-2919105 | Втулка кронштейна | |
| 45 | 4598360548 | Кольцо В75 | |
| 46 | 251647 | Гайка М12х1,25-6Н ОСТ 37.001.197-97 | |
| 50 | 1/60434/21 | Болт М8-6gх20 | |
| 52 | 1/13437/21 | Болт М10х1,25-6gх65 | |
| 53 | 1/59716/21 | Болт М10х1,25-6gх90 | |
| 54 | 1/55413/21 | Болт М12х1,25-6gх75 | |
| 55 | 1/13915/21 | Болт М16х1,5-6gх45 | |
| 58 | 1/59895/31 | Болт М20х1,5-6gх120 | |
| 61 | 1/21647/11 | Гайка М10х1,25-6Н | |
| 70 | 1/26467/01 | Шайба плоская 8х20 | |
| 71 | 1/05168/77 | Шайба 10 пружинная | |
| 72 | 1/05172/77 | Шайба 16 пружинная | |
| 73 | 1/05174/77 | Шайба 20 пружинная | |
| 75 | 853525 | Гайка М20х1,5-6Н | |
| 76 | 853528 | Гайка М20х1,5-6Н | |
| 77 | 853528 | Гайка М20х1,5-6Н | |
| 78 | 853305 | Шпилька М20х1,5-6gх28х60 | |
| 79 | 853306 | Шпилька М20х1,25-6gх28х45 | |
| 85 | 1631-2919012 | Штанга реактивная | |
| 86 | 1631-2919012-10 | Штанга реактивная | |
| 87 | 1418-2918180 | Манжета |
