Панель облицовочная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
5
6
6
7
8
10
10
10
11
12
13
14
15
16
16
17
17
17
17

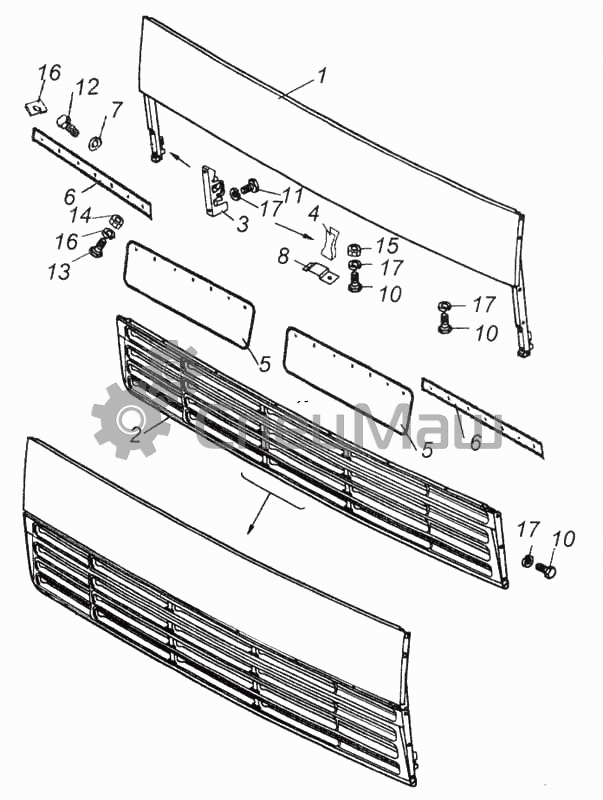

Позиция на иллюстрации Заводской номер детали Название детали
1 5320-8401012 Панель облицовочная верхняя Перейти в каталог
2 53205-8401120 Панель облицовочная нижняя Перейти в каталог
3 5320-8406010-01 Замок облицовочной панели
4 5410-5406031 Держатель дверцы боковины
5 65115-8401450-04 Брызговик облицовочной панели
6 65115-8401452-04 Планка брызговика
7 65115-8401455-04 Шайба
8 5320-8407158 Пластина
10 1/09021/21 Болт М6-6gх14
11 1/32760/01 Винт М6-6gх12
12 1/76712/01 Винт самонарезающий типа АВ №10х15,9
13 1/09778/21 Болт М5-6gх16
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка ЕМ6-6Н
16 1/05193/01 Шайба плоская 5,45х10х1
17 1/05164/77 Шайба 6 пружинная
