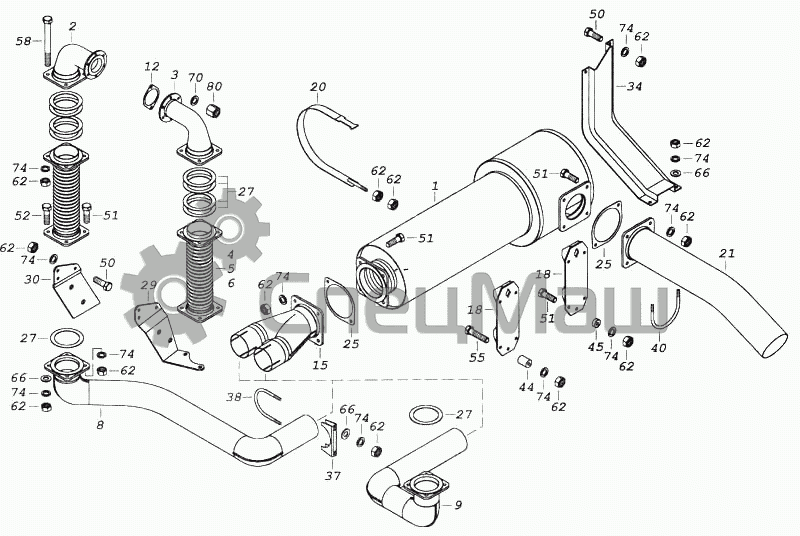

Установка системы выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
8
9
12
15
18
18
20
21
25
25
27
27
27
29
30
34
37
38
40
44
45
50
50
51
51
51
52
55
58
62
62
62
62
62
62
62
62
62
62
62
62
66
66
66
70
74
74
74
74
74
74
74
74
74
74
74
80
Позиция на иллюстрации Заводской номер детали Название детали
6460-1200001-11 6460-1200001-11 Установка системы выпуска
1 6520-1201010 Глушитель выпуска Перейти в каталог
2 54115-1203011-10 Патрубок приемный
3 54115-1203011-20 Патрубок приемный
4 54115-1203012-01 Металлорукав
5 54115-1203012-02 Металлорукав
6 54115-1203012-03 Металлорукав
8 6460-1203013-10 Труба правая
9 6460-1203014-10 Труба левая
12 54115-1203023-20 Прокладка
15 6350-1203035 Тройник
18 6460-1203041-10 Кронштейн глушителя
20 54115-1203047 Хомут
21 6460-1203048-20 Труба выпускная
25 54115-1203020 Прокладка
27 54115-1203023 Прокладка
29 54115-1203030-50 Кронштейн левой трубы
30 54115-1203031-40 Кронштейн правой трубы
34 6460-1203053-10 Кронштейн
37 54115-1203060 Хомут
38 54115-1203061 Стремянка
40 6350-1203061 Стремянка
44 6460-1203080-10 Проставка
45 54115-1203083 Проставка
50 1/59709/21 Болт М10х1,25-6gх35
51 1/13070/21 Болт М10х1,25-6gх40
52 1/12347/21 Болт М10х1,25-6gх45
55 853066 Болт М10х1,25-6gх75
58 1/59724/31 Болт М10х1,25-6gх130
62 1/21647/11 Гайка М10х1,25-6Н
66 1/26386/01 Шайба плоская 10,6х18х2
70 1/05166/77 Шайба 8 пружинная
74 1/05168/77 Шайба 10 пружинная
80 853578 Гайка М8-6Н
