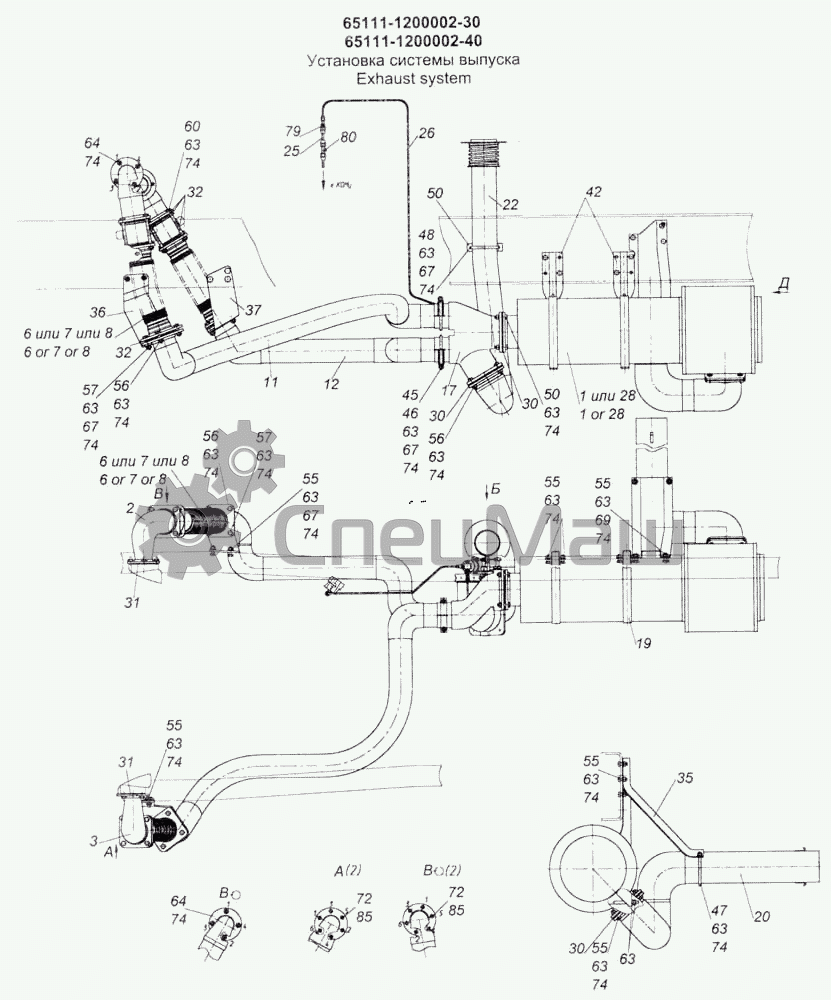

Установка системы выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
65111-1200002-40
65111-1200002-30
1
1
2
6
6
6
6
7
7
7
7
8
8
8
8
11
12
17
19
20
22
25
26
28
28
30
30
30
31
31
32
32
36
37
39
42
45
46
47
48
50
50
55
55
55
55
55
55
56
56
56
57
57
60
63
63
63
63
63
63
63
63
63
63
63
63
63
63
63
63
63
64
64
67
67
67
67
69
72
72
74
74
74
74
74
74
74
74
74
74
74
74
74
74
74
74
74
74
79
80
85
85
Позиция на иллюстрации Заводской номер детали Название детали
65111-1200002-40 65111-1200002-40 Установка системы выпуска
65111-1200002-30 65111-1200002-30 Установка системы выпуска
1 6520-1201010 Глушитель выпуска Перейти в каталог
2 54115-1203010-50 Патрубок приемный Перейти в каталог
6 54115-1203012-01 Металлорукав
7 54115-1203012-02 Металлорукав
8 54115-1203012-03 Металлорукав
11 4326-1203014-22 Труба левая
12 4326-1203015-21 Труба правая
17 65115-1203035-10 Коробка переключения газов
19 54115-1203047 Хомут
20 43114-1203048-31 Труба выпускная
22 65111-1203048-10 Труба обогрева платформы
25 65115-1203201 Трубка
26 65111-1203202 Трубка
28 6520-1201010-01 Глушитель выпуска
29 5320-1203020 Прокладка фланца
30 54115-1203020 Прокладка
31 53215-1203023 Прокладка
32 54115-1203023 Прокладка
36 43114-1203030-31 Кронштейн левой трубы
37 4326-1203031-10 Кронштейн правой трубы
39 4326-1203033-01 Кронштейн выпускной трубы
42 54115-1203041 Кронштейн
45 54115-1203060 Хомут
46 54115-1203061 Стремянка
47 6520-1203061 Стремянка
48 65111-1203061 Стремянка
50 65111-1203069 Проставка
55 1/59709/21 Болт М10х1,25-6gх35
56 1/13070/21 Болт М10х1,25-6gх40
57 1/12347/21 Болт М10х1,25-6gх45
60 1/59724/31 Болт М10х1,25-6gх130
63 1/21647/11 Гайка М10х1,25-6Н
64 1/21647/40 Гайка М10х1,25-6Н
67 1/26386/01 Шайба плоская 10,6х18х2
69 1/26468/01 Шайба плоская 10,2х25х2
72 1/05166/77 Шайба 8 пружинная
74 1/05168/77 Шайба 10 пружинная
79 864866 Штуцер фланцевый проходной
80 864892 Тройник ввертной симметричный
85 853578 Гайка М8-6Н
