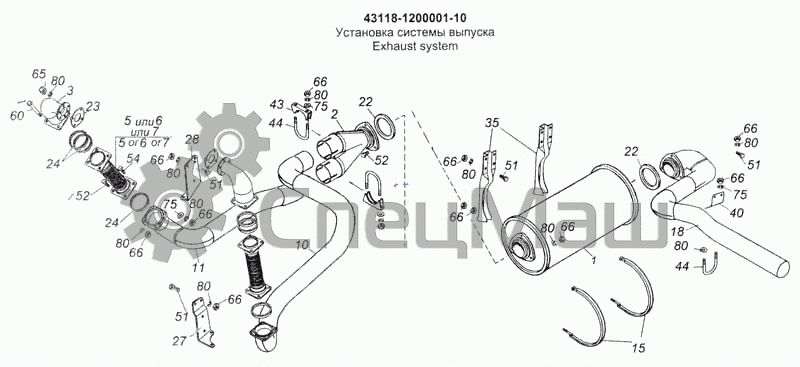

Установка системы выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
43118-1200001-10
1
2
3
5
5
6
6
7
7
10
11
15
18
22
22
23
24
24
27
28
35
40
43
44
44
51
51
51
51
52
52
54
60
65
66
66
66
66
66
66
66
66
66
66
75
75
75
80
80
80
80
80
80
80
80
80
80
Позиция на иллюстрации Заводской номер детали Название детали
43118-1200001-10 43118-1200001-10 Установка системы выпуска
1 4925-1201010 Глушитель выпуска Перейти в каталог
2 55105-1201035-20 Тройник Перейти в каталог
3 54115-1203010-30 Патрубок приемный
5 54115-1203012-01 Металлорукав
6 54115-1203012-02 Металлорукав
7 54115-1203012-03 Металлорукав
10 4326-1203014-10 Труба левая
11 53228-1203015-10 Труба правая
15 5320-1203047 Хомут в сборе
18 43118-1203048 Труба выпускная
20 541151-1203065 Стремянка
22 5320-1203020 Прокладка фланца
23 53215-1203023 Прокладка
24 54115-1203023 Прокладка
27 43114-1203030-30 Кронштейн левой трубы
28 4326-1203031-10 Кронштейн правой трубы
35 53205-1203041 Кронштейн
40 43118-1203053 Кронштейн
43 54115-1203060 Хомут
44 54115-1203061 Стремянка
51 1/59709/21 Болт М10х1,25-6gх35
52 1/13070/21 Болт М10х1,25-6gх40
54 1/12347/21 Болт М10х1,25-6gх45
60 1/59724/31 Болт М10х1,25-6gх130
65 1/21647/40 Гайка М10х1,25-6Н
66 1/21647/11 Гайка М10х1,25-6Н
75 1/26386/01 Шайба плоская 10,6х18х2
80 1/05168/77 Шайба 10 пружинная
