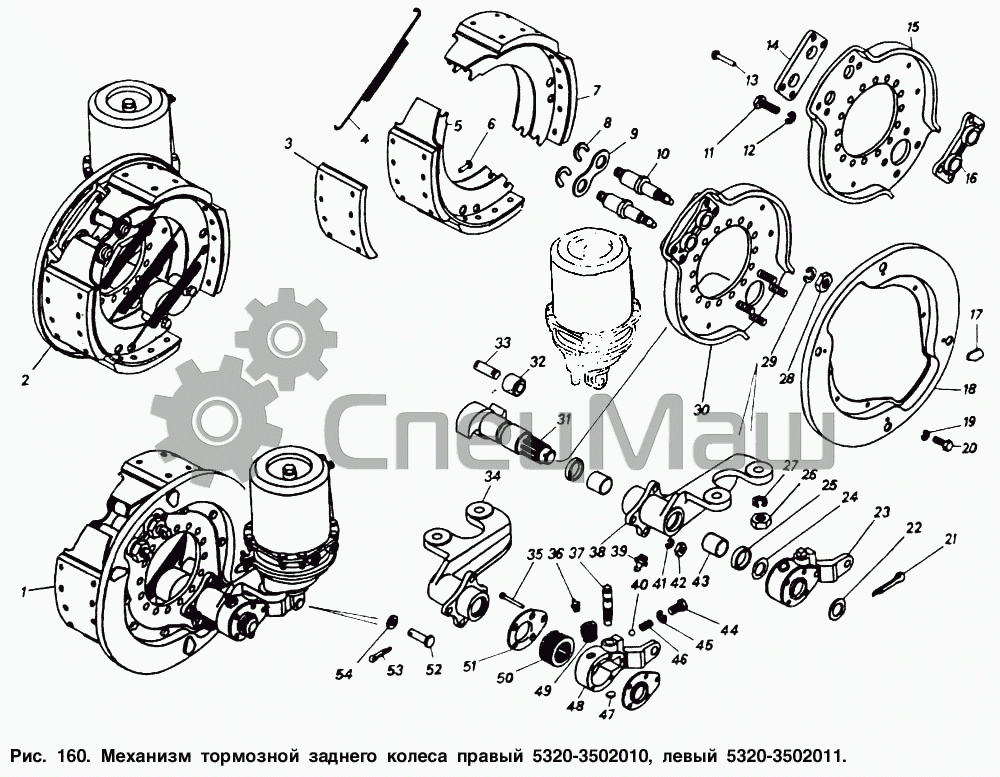

Механизм тормозной заднего колеса правый и левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
47
47
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
5511-3502137 5511-3502137 Корпус рычага левый в сборе
5320-3502137 5320-3502137 Корпус рычага левый в сборе
5511-3502010 5511-3502010 Тормоз задний правый в сборе
5511-3502011 5511-3502011 Тормоз задний левый в сборе
5511-3502136 5511-3502136 Рычаг регулировочный правый в сборе Перейти в каталог
5511-3502237 5511-3502237 Рычаг регулировочный левый в сборе Перейти в каталог
5320-3502237 5320-3502237 Рычаг регулировочный левый в сборе Перейти в каталог
5320-3502111 5320-3502111 Кулак разжимной левый Перейти в каталог
5511-3502143 5511-3502143 Крышка корпуса
5511-3502124 5511-3502124 Кронштейн тормозной камеры и разжимного кулака правый
5511-3502120 5511-3502120 Кронштейн тормозной камеры и разжимного кулака правый
5511-3502125 5511-3502125 Кронштейн тормозной камеры и разжимного кулака левый
5320-3502125 5320-3502125 Кронштейн тормозной камеры и разжимного кулака левый
5511-3502121 5511-3502121 Кронштейн тормозной камеры и разжимного кулака левый
5511-3502236 5511-3502236 Корпус рычага правый в сборе
5320-3502120 5320-3502120 Кронштейн тормозной камеры и разжимного кулака правый в сборе
1 5320-3502010 Тормоз задний правый в сборе
2 5320-3502011 Тормоз задний левый в сборе
3 53212-3501105 Накладка фрикционная колодки
4 5320-3501035 Пружина оттяжная колодок
5 53212-3501095 Колодка тормоза
6 853658 Заклепка 8х12
7 53212-3501090 Колодка в сборе Перейти в каталог
8 5320-3501134 Чека оси колодки
9 5320-3501133 Накладка осей колодок
10 53212-3501132 Ось колодок переднего тормоза
11 5320-3501150 Болт
12 1/05170/77 Шайба 12 пружинная
13 257047 Заклепка 10х45
14 5320-3501017 Пластина усилительная
15 5511-3502014 Суппорт
16 5320-3501018 Кронштейн осей колодок переднего тормоза
17 53212-3501031 Заглушка
18 53212-3502030 Щиток заднего тормоза
19 1/05166/77 Шайба 8 пружинная
20 1/60431/21 Болт М8-6gх14
21 1/07983/01 Шплинт 5,7х40
22 853641 Шайба плоская 27х45х3
23 5320.3502136 Рычаг регулировочный правый в сборе
24 853642 Шайба регулировочная 38,5х56х1
25 5320-3501117 Кольцо уплотнительное разжимного кулака переднего тормоза
26 1/21641/11 Гайка М16х1,5-6Н
27 1/05172/77 Шайба 16 пружинная
28 1/07267/11 Гайка низкая М20х1,5-6Н
29 1/05174/77 Шайба 20 пружинная
30 5511-3502012 Суппорт в сборе
31 5320-3502110 Кулак разжимной правый Перейти в каталог
32 5320-3501109 Ролик колодки
33 5320-3501107 Ось ролика колодки
34 5320-3502121 Кронштейн тормозной камеры и разжимного кулака левый в сборе
35 853653 Заклепка 4х48
36 864006 Масленка 1.3.Ц6хр.ГОСТ 19853-74
37 5320-3501142 Ось червяка
38 5320-3502124 Кронштейн тормозной камеры и разжимного кулака правый
39 864009 Масленка 2.3.45 Ц6хр. ГОСТ 19853-74
40 864711 Шарик-фиксатор БV7.938 мм
41 1/05170/77 Шайба 12 пружинная
42 1/61015/11 Гайка М12х1,25-6Н
43 5320-3501126 Втулка разжимного кулака
44 5511-3502145 Фиксатор
45 1/05168/77 Шайба 10 пружинная
46 5320-3501144 Пружина фиксатора червяка
47 1/01586/00 Заглушка 16
48 5320-3502236 Корпус рычага правый в сборе
49 5320-3501141 Червяк регулировочного рычага
50 5320-3501140 Шестерня червячная
51 5320-3501143 Крышка регулировочного рычага
52 260088 Палец 12х38 ОСТ 37.001.163-97
53 1/07969/01 Шплинт 3,7х25
54 1/05200/01 Шайба плоская 12х22х3
