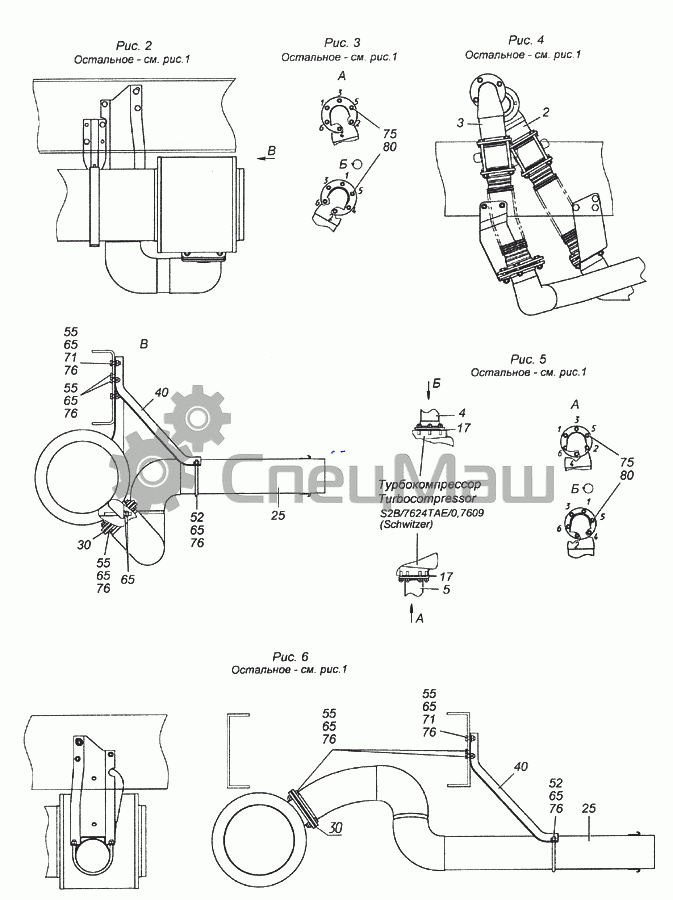

4326-1200002-01 Установка системы выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
4326-1200002-11
4326-1200002-01
43114-1200002-91
4326-1200002-91
43114-1200002-81
4326-1200002-81
4326-1200002-61
4326-1200002-51
4326-1200002-41
4326-1200002-71
1
2
2
3
4
5
17
17
25
25
30
30
40
40
52
52
55
55
55
55
55
65
65
65
65
65
65
65
65
71
71
75
75
76
76
76
76
76
76
76
80
80
Позиция на иллюстрации Заводской номер детали Название детали
4326-1200002-11 4326-1200002-11 Установка системы выпуска
4326-1200002-01 4326-1200002-01 Установка системы выпуска
43114-1200002-91 43114-1200002-91 Установка системы выпуска
4326-1200002-91 4326-1200002-91 Установка системы выпуска
43114-1200002-81 43114-1200002-81 Установка системы выпуска
4326-1200002-81 4326-1200002-81 Установка системы выпуска
4326-1200002-61 4326-1200002-61 Установка системы выпуска
4326-1200002-51 4326-1200002-51 Установка системы выпуска
4326-1200002-41 4326-1200002-41 Установка системы выпуска
4326-1200002-71 4326-1200002-71 Установка системы выпуска
1 6520-1201010 Глушитель выпуска Перейти в каталог
2 54115-1203010-40 Патрубок приемный
2 54115-1203010-50 Патрубок приемный Перейти в каталог
3 54115-1203010-60 Патрубок приемный
4 54115-1203011-30 Патрубок приемный
5 54115-1203011-40 Патрубок приемный
7 54115-1203012-01 Металлорукав
8 54115-1203012-02 Металлорукав
9 54115-1203012-03 Металлорукав
12 4326-1203014-22 Труба левая
14 4326-1203015-21 Труба правая
17 54115-1203023-20 Прокладка
20 54115-1203035 Тройник Перейти в каталог
22 54115-1203047 Хомут
24 6350-1203048 Труба выпускная
25 43114-1203048-31 Труба выпускная
26 6520-1201010-01 Глушитель выпуска
30 54115-1203020 Прокладка
33 53215-1203023 Прокладка
34 54115-1203023 Прокладка
37 43114-1203030-31 Кронштейн левой трубы
38 4326-1203031-10 Кронштейн правой трубы
40 4326-1203033-01 Кронштейн выпускной трубы
44 54115-1203041 Кронштейн
50 54115-1203060 Хомут
51 54115-1203061 Стремянка
52 6520-1203061 Стремянка
55 1/59709/21 Болт М10х1,25-6gх35
56 1/13070/21 Болт М10х1,25-6gх40
57 1/12347/21 Болт М10х1,25-6gх45
60 1/59724/31 Болт М10х1,25-6gх130
65 1/21647/11 Гайка М10х1,25-6Н
66 1/21647/40 Гайка М10х1,25-6Н
70 1/26386/01 Шайба плоская 10,6х18х2
71 1/26468/01 Шайба плоская 10,2х25х2
75 1/05166/77 Шайба 8 пружинная
76 1/05168/77 Шайба 10 пружинная
80 853578 Гайка М8-6Н
