Тяги рулевые
Данные каталоги размещены на сайте исключительно в информационных целях
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
33
33
34
35
35
36
36
37

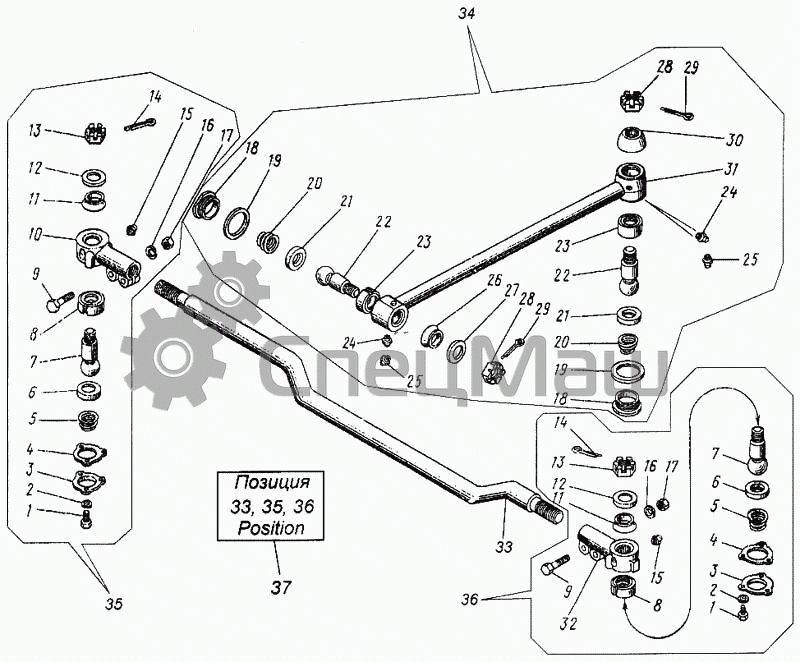

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1/60434/21 | Болт М8-6gх20 | |
| 2 | 1/05166/77 | Шайба 8 пружинная | |
| 3 | 5425-3414070 | Крышка | |
| 4 | 5320-3414071 | Прокладка крышки | |
| 5 | 5320-3414069 | Пружина наконечника тяги рулевой трапеции | Перейти в каталог |
| 6 | 5320-3414067 | Вкладыш наконечника нижний | |
| 7 | 5320-3414032 | Палец шаровой | |
| 8 | 5320-3414066 | Вкладыш наконечника верхний | |
| 9 | 1/55408/21 | Болт М12х1,25-6gх50 | |
| 10 | 5320-3414060 | Наконечник тяги рулевой трапеции правый в сборе | |
| 11 | 5320-3414074 | Накладка защитная | Перейти в каталог |
| 12 | 5320-3414073 | Обойма защитной накладки наконечника | |
| 13 | 853514 | Гайка М24х1,5-6Н | Перейти в каталог |
| 14 | 1/07350/01 | Шплинт 4,7х50 | |
| 15 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 16 | 1/05170/77 | Шайба 12 пружинная | |
| 17 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 18 | 5320-3414026 | Крышка тяги сошки | |
| 19 | 853628 | Шайба плоская 60,5х78х0,8 | |
| 20 | 5320-3414069 | Пружина наконечника тяги рулевой трапеции | Перейти в каталог |
| 21 | 5320-3414067 | Вкладыш наконечника нижний | |
| 22 | 5320-3414032 | Палец шаровой | |
| 23 | 5320-3414066 | Вкладыш наконечника верхний | |
| 24 | 864010 | Штуцер масленки КГ1/8" | |
| 25 | 864006 | Масленка 1.3.Ц6хр.ГОСТ 19853-74 | |
| 26 | 5320-3414074 | Накладка защитная | Перейти в каталог |
| 27 | 5320-3414073 | Обойма защитной накладки наконечника | |
| 28 | 853514 | Гайка М24х1,5-6Н | Перейти в каталог |
| 29 | 1/07350/01 | Шплинт 4,7х50 | |
| 30 | 5320-3414036 | Накладка защитная тяги сошки | |
| 31 | 4310-3414012 | Тяга с заклепками в сборе | |
| 32 | 4310-3414061 | Наконечник тяги рулевой трапеции с заклепками левый в сборе | |
| 33 | 4310-3414054 | Тяга рулевой трапеции | |
| 34 | 4310-3414009 | Тяга сошки в сборе | |
| 35 | 5320-3414056 | Наконечник правый | Перейти в каталог |
| 36 | 5320-3414057 | Наконечник левый | Перейти в каталог |
| 37 | 4310-3414049 | Тяга поперечная |
