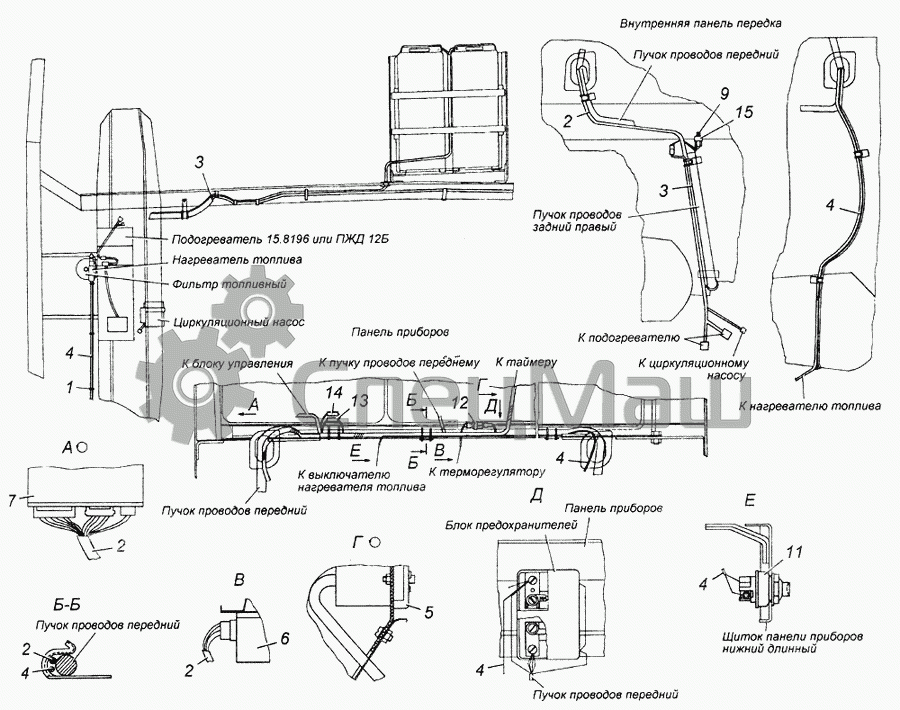

Установка электрооборудования подогревателя ПЖД-12 Э4308-3741001
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
2
2
3
3
4
4
4
4
4
4
7
9
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5320-3724680 | Хомут крепления провода | |
| 2 | 53215-3741010 | Пучок проводов подогревателя кабины | |
| 3 | 53205-3741020 | Пучок проводов подогревателя рамный | |
| 4 | 53205-3741040 | Пучок проводов нагревателя топлива | |
| 7 | 53205-3741094-20 | Установка блока управления | |
| 9 | 1/38358/71 | Болт М6-6gх10 | |
| 12 | 4575746614 | Диод с защитным корпусом 3403.3747 | |
| 13 | 4573731326 | Предохранитель плавкий ПР119Б-01 ТУ37.003.731-76 | |
| 14 | 4573731245 | Предохранитель плавкий 14.3722 ТУ37.003.1014-80 | |
| 15 | 4573748383 | Реле 901.3747 ТУ37.003.1418-94 |
