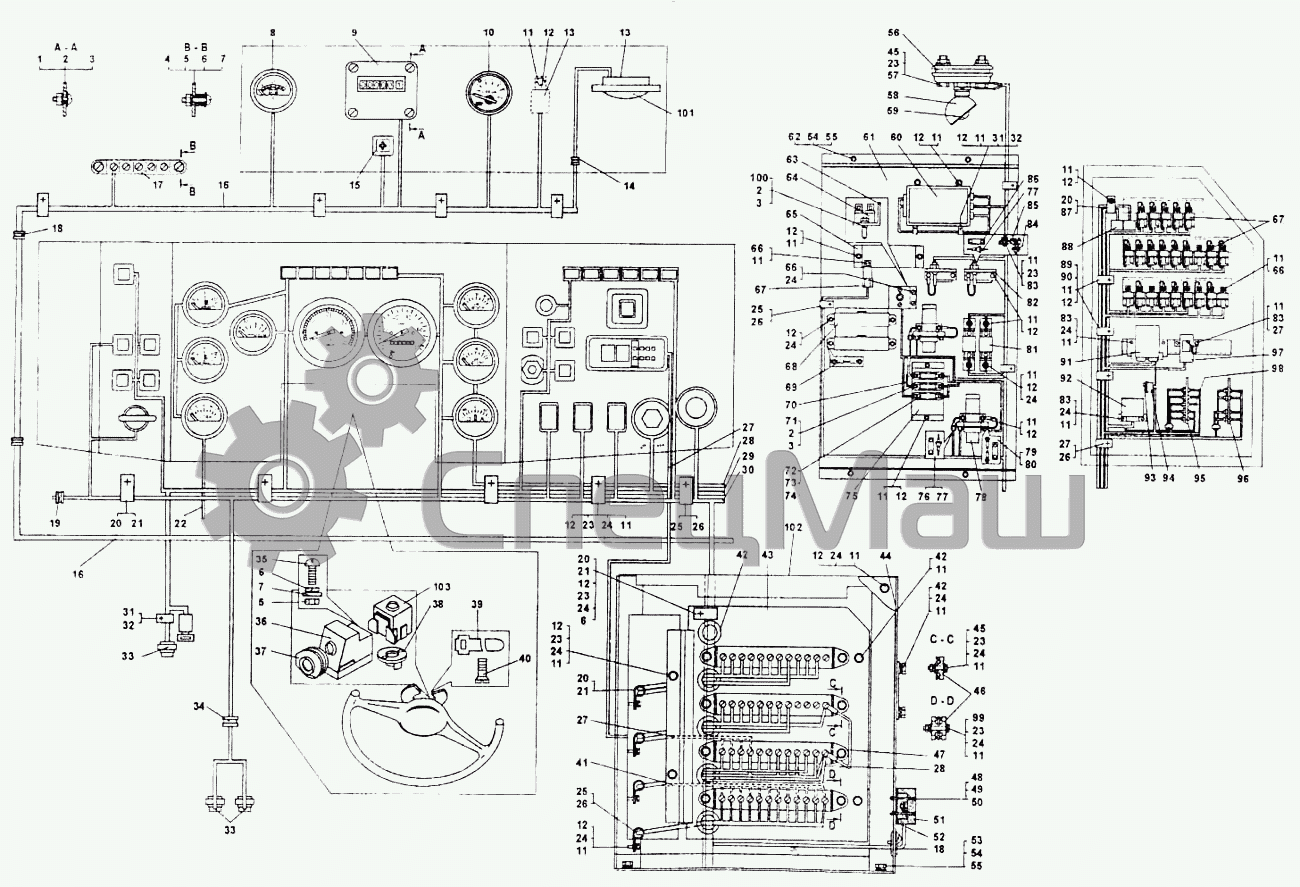

Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555А)
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
2
3
3
3
4
5
5
6
6
6
7
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
15
16
16
17
18
18
19
20
20
20
20
21
21
21
21
22
23
23
23
23
23
23
23
25
25
25
26
26
26
26
27
27
27
27
28
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
66
66
67
67
68
69
70
71
72
73
74
75
76
77
77
78
79
80
81
82
83
83
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 540-1108141 | 540-1108141 | Втулка | |
| 1 | 220062 | Винт | |
| 2 | 250462 | Гайка | |
| 3 | 252132 | Шайба | |
| 4 | 220082 | Винт | |
| 5 | 250464 | Гайка | |
| 6 | 252003 | Шайба | |
| 7 | 252133 | Шайба | |
| 8 | ЭИ 8006-1 | Указатель напряжения | |
| 9 | СВН-1-24 | Счетчик времени наработки | |
| 10 | ЗИ 8059-2 | Приемник указателя | |
| 11 | 252134 | Шайба | |
| 11 | 549А-3716046 | Кольцо | |
| 12 | 201418 | Болт | |
| 13 | 733-3747-10 | Реле-сигнализатор | |
| 15 | 3812.3710-02.13 | Выключатель | |
| 16 | 7555-3724266 | Жгут проводов | |
| 17 | 17.3723000 | Панель соединительная | |
| 18 | 549А-3724238 | Кольцо | |
| 19 | 200-3802045 | Втулка | |
| 20 | 540А-1104519-01 | Прокладка | |
| 21 | 379169 | Кляммер | |
| 21 | 252004 | Шайба | |
| 22 | 7555-3724241 | Перемычка | |
| 23 | 250508 | Гайка | |
| 25 | 549Б-2105455 | Трубка | |
| 26 | 344621 | Кляммер | |
| 27 | 7555-3724320 | Жгут проводов подсказчика | |
| 28 | 7555-3724522 | Жгут проводов | |
| 29 | 7545-3724018 | Жгут проводов добавочный | |
| 30 | 7545-3724008 | Жгут проводов основной | |
| 31 | 548А-1104696-01 | Прокладка | |
| 32 | 315406 | Кляммер | |
| 33 | ВК413 | Датчик давления | |
| 34 | 549А-2108247 | Кольцо | |
| 35 | 220080 | Винт | |
| 36 | 66.3709 | Переключатель поворота | |
| 37 | 64221-3709222 | Чехол переключателя | |
| 38 | 64221-3709219 | Втулка сбрасывателя | |
| 39 | 64227-3724622 | Хомут | |
| 40 | 220077 | Винт | |
| 41 | 7545-3724364 | Жгут проводов управления | |
| 42 | 3724015 | Втулка | |
| 43 | 7545-3723320 | Кронштейн | |
| 44 | 7545-1705160 | Кронштейн пульта | |
| 45 | 201422 | Болт | |
| 46 | ПС 12 | Панель соединительная | |
| 47 | 75551-3724304 | Перемычка | |
| 48 | 221512 | Винт | |
| 49 | 250458 | Гайка | |
| 50 | 252130 | Шайба | |
| 51 | АР-93 | Розетка электрическая | |
| 52 | 500-3723242 | Прокладка | |
| 53 | 201456 | Болт | |
| 54 | 252005 | Шайба | |
| 55 | 252135 | Шайба | |
| 56 | 540-3715054 | Втулка амортизационная | |
| 57 | 252037 | Шайба | |
| 58 | ПД308А | Лампа подкапотная | |
| 59 | А24-21-3 | Лампа | |
| 60 | 22.3763 | Блок автоматического управления | |
| 61 | 7555-3747182 | Основание | |
| 62 | 201454 | Болт | |
| 63 | 75551-3710022 | Кронштейн выключателя | |
| 64 | 2ППН-45 | Переключатель | |
| 65 | 7555-3747274 | Кронштейн | |
| 66 | 220103 | Винт | |
| 67 | 901.3747 | Реле | |
| 68 | ПР112 | Блок предохранителей | |
| 69 | 75481-3724190 | Перемычка | |
| 70 | 549А-3724217 | Перемычка | |
| 71 | 223014 | Винт | |
| 72 | БЗ-30 УХЛЗ.З0В | Блок защиты | |
| 73 | ПВ50 УХЛЗ.З0В | Предохранитель | |
| 74 | ПВ100АС УХЛЗ.З0В | Предохранитель | |
| 75 | 7549-3722355 | Кронштейн предохранителей | |
| 76 | 549А-3724218 | Перемычка | |
| 77 | 549Б-3747290 | Диод с перемычкой | |
| 78 | КТ 127-ХЛ | Контактор | |
| 79 | 549А-3724247 | Перемычка | |
| 80 | 549С-3724304 | Перемычка | |
| 81 | СД ЭФУ | Сопротивление добавочное | |
| 82 | 75131-3747175 | Кронштейн | |
| 83 | 220105 | Винт | |
| 84 | 252002 | Шайба | |
| 85 | СЭ300 | Сопротивление | |
| 86 | 7540А-3724218 | Перемычка | |
| 87 | 315407 | Кляммер | |
| 88 | РС493 | Реле | Перейти в каталог |
| 89 | 549Б-2105454 | Трубка | |
| 90 | 379198 | Кляммер | |
| 91 | РС951А-УХЛ | Реле поворотов | |
| 92 | 46.3747 | Прерыватель стеклоочистителя | Перейти в каталог |
| 93 | П147-01.17 | Переключатель | |
| 94 | 5336-3710015 | Рамка выключателя | |
| 95 | 7545-3747170 | Панель изоляционная с диодами | |
| 96 | 7545-3747166 | Панель изоляционная с диодами | |
| 97 | УТД-1 | Блок управления термодатчика | |
| 98 | 549А-3724249 | Перемычка | |
| 99 | 200215 | Болт | |
| 100 | 220051 | Винт | |
| 101 | 11.3714 | Плафон | |
| 102 | ПУЗ ЕИРВ 468.313.007-01 | Пульт переключения передач | |
| 103 | 403709 | Переключатель стеклоочистителя со стеклоомывателем |
