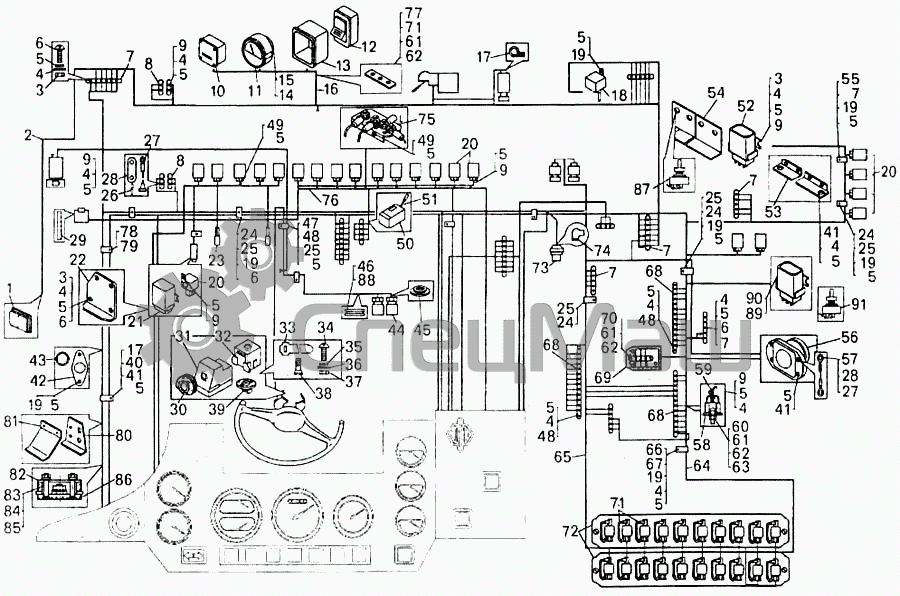

Монтаж электрооборудования на кабине
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
19
19
19
19
19
19
20
20
20
21
22
23
24
24
24
24
25
25
25
25
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
44
45
46
47
48
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
62
62
63
64
65
66
67
68
68
68
69
70
71
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201499 | 201499 | Болт | |
| 90.3747 | 90.3747 | Реле | |
| 1 | 11.3714010 | Плафон освещения кабины | |
| 2 | 75483-3724266-10 | Жгут проводов | |
| 3 | 250508 | Гайка | |
| 4 | 252004 | Шайба | |
| 5 | 252134 | Шайба | |
| 6 | 220109 | Винт | |
| 7 | 17.3723000 | Панель соединительная | |
| 8 | СЭ300 | Сопротивление | |
| 9 | 220105 | Винт | |
| 10 | СВН-2-02 | Счетчик моточасов | |
| 11 | УБ170-01 | Указатель уровня топлива | |
| 12 | П147.3700-03 | Переключатель | |
| 13 | 5336-3710015 | Рамка выключателя | |
| 14 | ЛВ211-3714329 | Патрон лампы | |
| 15 | А24-5-1 | Лампа | |
| 16 | 75406-3724614 | Жгут проводов | |
| 17 | 315406 | Кляммер | |
| 18 | 733.3747-10 | Сигнализатор шумовой | Перейти в каталог |
| 19 | 201417 | Болт | |
| 20 | 901.3747 | Реле | |
| 21 | РС951А-У-ХЛ | Прерыватель указателей поворота | |
| 22 | 75481-3726512 | Кронштейн | |
| 23 | РС493 | Прерыватель контрольной лампы | Перейти в каталог |
| 24 | 549А-3724394 | Прокладка | |
| 25 | 379199 | Кляммер | |
| 26 | 252002 | Шайба | |
| 27 | 549Б-3747290 | Диод с перемычкой | |
| 28 | 549А-3724218 | Перемычка | |
| 29 | Лента ПВХ | Лента ПВХ | |
| 30 | 64221-370922 | Чехол переключателя | |
| 31 | 66.3709 | Переключатель поворота | |
| 32 | 40.3709 | Переключатель стеклоочистителя и стеклоомывателя | |
| 33 | 64227-3724622 | Хомут | |
| 34 | 220080 | Винт | |
| 35 | 252133 | Шайба | |
| 36 | 252003 | Шайба | |
| 37 | 250464 | Гайка | |
| 38 | 220077 | Винт | |
| 39 | 64221-3709219 | Втулка сбрасывателя | |
| 40 | 548А-1104696-01 | Прокладка | |
| 41 | 201418 | Болт | |
| 42 | 7540-3724047 | Обойма уплотнительная | |
| 43 | 500-3724049 | Уплотнитель проводов | |
| 44 | ММ125-3810600-Э | Датчик | |
| 45 | 540-2917144 | Прокладка | |
| 46 | 200-3802045 | Втулка | |
| 47 | 540-1104519-01 | Прокладка | |
| 48 | 201422 | Болт | |
| 49 | 220103 | Винт | |
| 50 | ПУЭ-3ЕИРВ | Пульт переключения передач | |
| 51 | 75406-3709122 | Удлинитель рукоятки | |
| 52 | УТД12-3761 | Электронный блок | |
| 53 | 75481-3747250 | Кронштейн (453614041) | |
| 54 | 75481-3747270 | Кронштейн | |
| 55 | 315407 | Кляммер | |
| 56 | КТ127 | Контактор | |
| 57 | 549Б-3724244 | Перемычка | |
| 58 | 75481-3722350 | Кронштейн | |
| 59 | ПВ-100АС | Предохранитель ПВ-100АС, УХЛ3, 30В ТУ 16-522.001-82 | |
| 60 | 223014 | Винт | |
| 61 | 250462 | Гайка | |
| 62 | 252132 | Шайба | |
| 63 | БЗ-30 | Блок защиты БЗ-30, УХЛ3, 30В ТУ 16-522.001-82 | |
| 64 | 75483-3724018-20 | Жгут проводов | |
| 65 | 75481-3724008-40 | Жгут проводов основной | |
| 66 | 549А-3724392 | Прокладка | |
| 67 | 344621 | Кляммер | |
| 68 | ПС12 | Панель соединительная | |
| 69 | 75483-3747170 | Панель с диодами | |
| 70 | 220051 | Винт | |
| 71 | 75481-3724190 | Перемычка | |
| 72 | ПР112 | Блок предохранителей | |
| 73 | ММ124-3810600 | Датчик аварийного давления | |
| 74 | 540А-3724044 | Чехол защитный | |
| 75 | 75481-3747168 | Панель с диодами | |
| 76 | 75481-3724334 | Жгут проводов | |
| 77 | 75481-3747166 | Панель с диодами | |
| 78 | 344622 | Кляммер | |
| 79 | 379169 | Кляммер | |
| 80 | 75481-3709262 | Кронштейн | |
| 81 | 75481-3709300 | Кронштейн | |
| 82 | 500-3723242 | Прокладка | |
| 83 | 221512 | Винт | |
| 84 | 250458 | Гайка | |
| 85 | 252130 | Шайба | |
| 86 | АР-93 | Розетка | |
| 87 | 75191-3747280 | Резистор | |
| 88 | 200-3724015 | Втулка | |
| 89 | 220084 | Винт | |
| 90 | 2602.3747 | Реле блокировки стартера | Перейти в каталог |
| 91 | 1202.3741 | Резистор добавочный |
