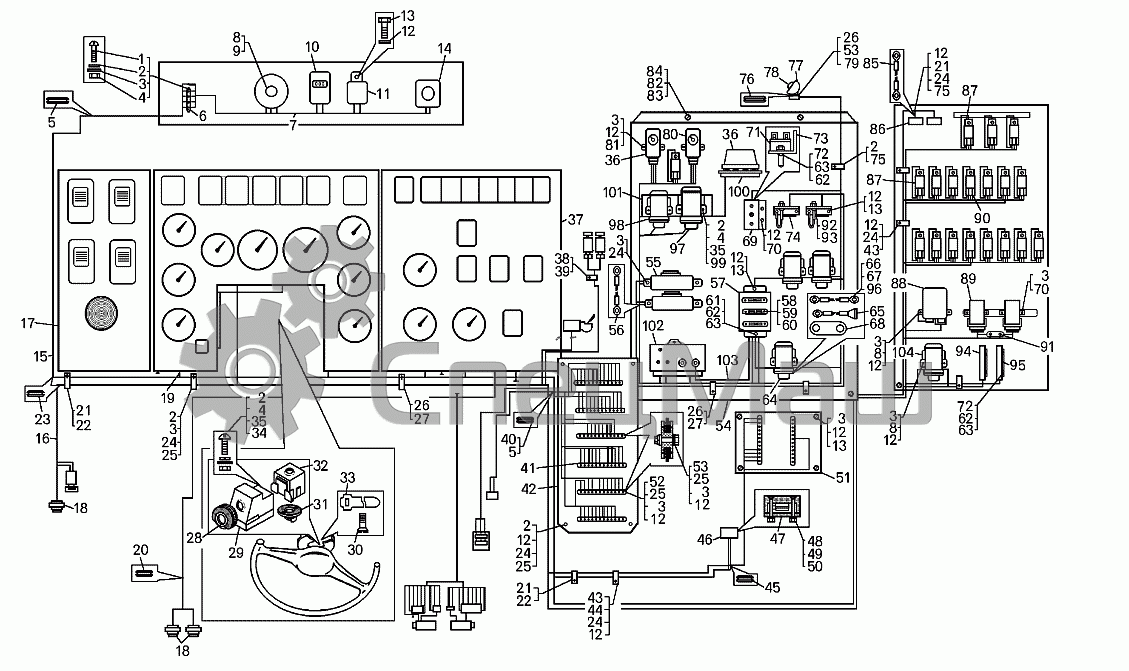

Монтаж электрооборудования в кабине самосвала БелАЗ-75132
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
6
7
8
8
8
9
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
15
16
17
18
18
19
20
21
21
21
22
22
23
24
24
24
24
24
24
25
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
62
62
63
63
63
64
65
66
67
68
69
70
70
71
72
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 220082 | Винт | |
| 2 | 252003 | Шайба | |
| 3 | 252004 | Шайба | |
| 4 | 250464 | Гайка | |
| 5 | 549А-3724238 | Кольцо | |
| 6 | 17.3723 | Панель | |
| 7 | 75303-3724264 | Жгут проводов | |
| 8 | ЭИ 8059-2 | Указатель давления | |
| 9 | ЛВ211-329 | Патрон лампы | |
| 10 | СВН-2-02 | Счетчик моточасов | |
| 11 | 733.3747-10 | Сигнализатор шумовой | Перейти в каталог |
| 12 | 252134 | Шайба | |
| 13 | 201417 | Болт | |
| 14 | 11.3714 | Плафон | |
| 15 | 75132-3724008 | Жгут проводов основной | |
| 16 | 75132-3724018 | Жгут проводов добавочный | |
| 17 | 75132-3800020 | Панель приборов | |
| 18 | ВК413 | Датчик давления | |
| 19 | 755501-3724241ХЛ | Перемычка | |
| 20 | 549А-2108247 | Кольцо | |
| 21 | 540А-1104519-01 | Прокладка | |
| 22 | 379169 | Кляммер | |
| 23 | 200-3802045 | Втулка | |
| 24 | 201418 | Болт | |
| 25 | 250508 | Гайка | |
| 26 | 549Б-2105455 | Трубка | |
| 27 | 344621 | Кляммер | |
| 28 | 64221-3709222 | Чехол переключателя | |
| 29 | 66.3709 | Переключатель поворота | |
| 30 | 220077 | Винт | |
| 31 | 64221-3709219 | Втулка сбрасывателя | |
| 32 | 40.3709 | Переключатель стеклоочистителя и стеклоомывателя | |
| 33 | 64227-3724622 | Хомут | |
| 34 | 220080 | Винт | |
| 35 | 252133 | Шайба | |
| 36 | РСВ-01-1 | Реле времени | |
| 37 | 7513-2108346 | Панель приборов | |
| 38 | 548А-1104696-01 | Прокладка | |
| 39 | 315406 | Кляммер | |
| 40 | 200-3724015 | Втулка | |
| 41 | ПС12 | Панель соединительная | |
| 42 | 7555-3723320 | Кронштейн | |
| 43 | 549Б-2105454 | Трубка | |
| 44 | 379198 | Кляммер | |
| 45 | 540-1108141 | Втулка | |
| 46 | АР-93 | Розетка | |
| 47 | 500-3723242 | Прокладка | |
| 48 | 221512 | Винт | |
| 49 | 250458 | Гайка | |
| 50 | 252130 | Шайба | |
| 51 | 7513-2114106 | Кронштейн | |
| 52 | 200215 | Болт | |
| 53 | 201422 | Болт | |
| 54 | 7555-3747182 | Основание | |
| 55 | ПР112 | Блок предохранителей | |
| 56 | 75481-3724190 | Перемычка | |
| 57 | 7549-3722355 | Кронштейн предохранителей | |
| 58 | ПВ50.УХЛ3 | Предохранитель | |
| 59 | ПВ100АС.УХЛЗ | Предохранитель | |
| 60 | БЗ-30 УХЛ3 | Блок защиты | |
| 61 | 223014 | Винт | |
| 62 | 252132 | Шайба | |
| 63 | 250462 | Гайка | |
| 64 | КТ127-УХЛ | Контактор | |
| 65 | 549Б-3747290 | Диод с перемычкой | |
| 66 | 549С-3724304 | Перемычка | |
| 67 | 549АС-3724247 | Перемычка | |
| 68 | 549А-3724218 | Перемычка | |
| 69 | 75132-3903192 | Табличка | |
| 70 | 220103 | Винт | |
| 71 | 2ППН-45 | Переключатель | |
| 72 | 220051 | Винт | |
| 73 | 75551-3710022 | Кронштейн выключателя | |
| 74 | 7421-3747175 | Кронштейн | |
| 75 | 315407 | Кляммер | |
| 76 | 540-3715054 | Втулка амортизационная | |
| 77 | ПД308-А | Лампа подкапотная | |
| 78 | А24-21-3 | Лампа | |
| 79 | 252037 | Шайба | |
| 80 | 63.3710 | Реле времени | |
| 81 | 220105 | Винт | |
| 82 | 201454 | Болт | |
| 83 | 252005 | Шайба | |
| 84 | 252135 | Шайба | |
| 85 | 751411-3724252 | Перемычка | |
| 86 | РС493 | Прерыватель контрольной лампы | Перейти в каталог |
| 87 | 901.3747 | Реле | |
| 88 | РС951-А | Реле поворота | |
| 89 | 12.3761 | Блок УТД | |
| 90 | 90.3747 | Реле | |
| 91 | 75191-3747280 | Резистор | |
| 92 | СЭ300 | Сопротивление | |
| 93 | 252002 | Шайба | |
| 94 | 75132-3747166 | Панель с диодами | |
| 95 | 75132-3747170 | Панель с диодами | |
| 96 | 549АС-3724217 | Перемычка | |
| 97 | 48.3747 | Блок защиты | |
| 98 | 47.3747 | Блок защиты | |
| 99 | 220079 | Винт | |
| 100 | 75132-3747272 | Кронштейн | |
| 101 | 7555-3747274 | Кронштейн | |
| 102 | 21.3702 | Реле-регулятор | |
| 103 | 754901-3724156ХЛ | Перемычка | |
| 104 | 46.3747 | Прерыватель стеклоочистителя | Перейти в каталог |
