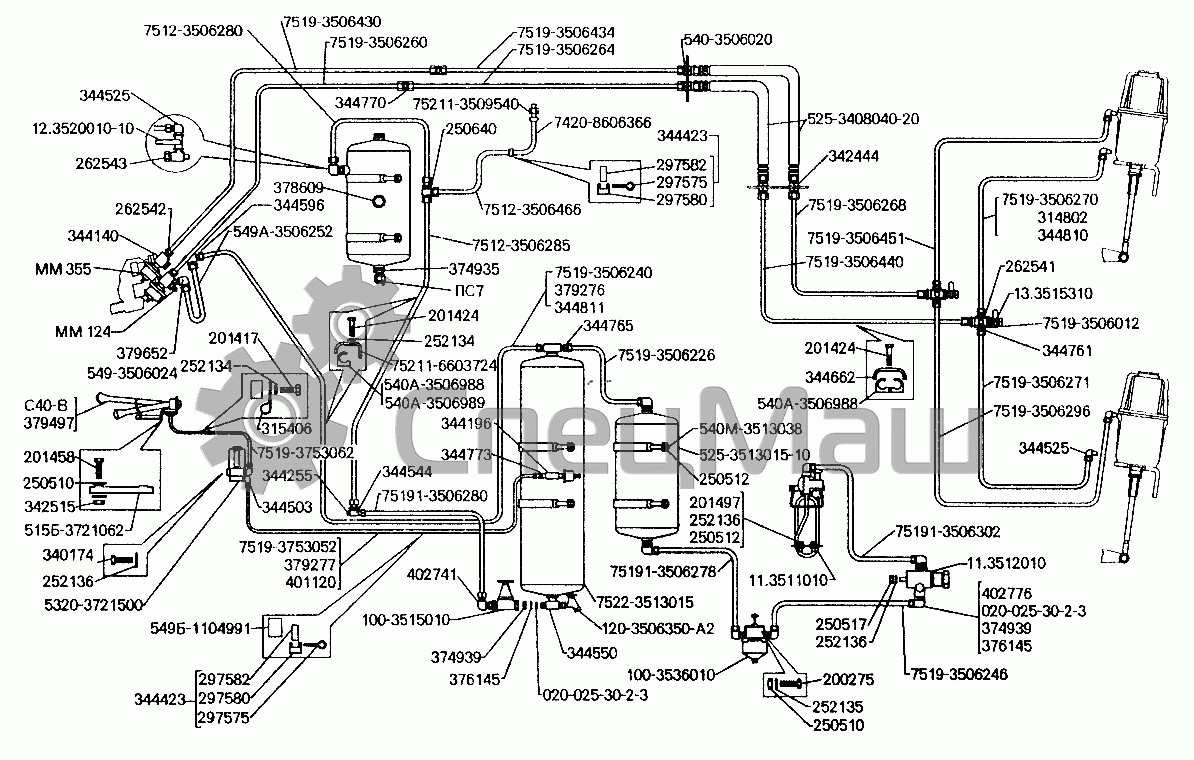

Трубопроводы стояночной и запасной тормозных систем БелАЗ-7512,75123

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
540-3506020
7522-3513015
11.3512010
297580
297580
100-3536010
549Б-1104991
549-3506024
515Б-3721062
378609
262543
262542
262541
7519-3506012
С40-В
379497
344765
344761
344770
379277
379276
314802
297582
297582
344255
12.3520010-10
120-3506350-А2
344525
344525
344773
297575
297575
7420-8606366
525-3408040-20
376145
376145
252136
252136
252136
252135
252134
252134
342515
540М-3513038
344423
344423
379652
ПС7
344503
344140
402776
402741
75211-3509540
344596
344196
344544
344550
75211-6603724
344662
7512-3506285
7519-3506268
7519-3506296
7519-3506246
7519-3506226
7519-3506264
7519-3506271
7519-3506270
7519-3506260
7519-3506240
7519-3753062
7519-3753052
7512-3506466
7519-3506430
7512-3506280
549А-3506252
11.3511010
540А-3506989
540А-3506988
540А-3506988
340174
201458
201497
201417
200275
201424
201424
250640
020-025-30-2-3
020-025-30-2-3
315406
5320-3721500
13.3515310
100-3515010
ММ355
ММ124
374939
374939
374935
250517
250512
250512
525-3513015-10
250510
250510
342444
344811
344810
401120
75191-3506278
75191-3506302
75191-3506280
7519-3506434
7519-3506451
7519-3506440
Позиция на иллюстрации Заводской номер детали Название детали
540-3506020 540-3506020 Переходник
7522-3513015 7522-3513015 Ресивер
11.3512010 11.3512010 Регулятор давления Перейти в каталог
297580 297580 Пряжка
100-3536010 100-3536010 Противозамерзатель Перейти в каталог
549Б-1104991 549Б-1104991 Прокладка
549-3506024 549-3506024 Прокладка
515Б-3721062 515Б-3721062 Прокладка
378609 378609 Пробка
262543 262543 Пробка
262542 262542 Пробка
262541 262541 Пробка
7519-3506012 7519-3506012 Переходник
С40-В С40-В Сигнал звуковой
379497 379497 Штуцер
344765 344765 Ниппель
344761 344761 Ниппель
344770 344770 Ниппель
379277 379277 Муфта
379276 379276 Муфта
314802 314802 Муфта
297582 297582 Лента
344255 344255 Крестовина
12.3520010-10 12.3520010-10 Кран
120-3506350-А2 120-3506350-А2 Кран отбора воздуха
344525 344525 Угольник
344773 344773 Штуцер К 1/4"
297575 297575 Шплинт
7420-8606366 7420-8606366 Шланг
525-3408040-20 525-3408040-20 Шланг
376145 376145 Шайба защитная
252136 252136 Шайба
252135 252135 Шайба
252134 252134 Шайба
342515 342515 Шайба
540М-3513038 540М-3513038 Хомут крепления
344423 344423 Хомут 35
379652 379652 Угольник
ПС7 ПС7 Кран
344503 344503 Угольник
344140 344140 Угольник
402776 402776 Угольник
402741 402741 Угольник Перейти в каталог
75211-3509540 75211-3509540 Трубопровод
344596 344596 Тройник
344196 344196 Тройник
344544 344544 Тройник
344550 344550 Тройник
75211-6603724 75211-6603724 Скоба
344662 344662 Скоба
7512-3506285 7512-3506285 Воздухопровод
7519-3506268 7519-3506268 Воздухопровод
7519-3506296 7519-3506296 Воздухопровод
7519-3506246 7519-3506246 Воздухопровод
7519-3506226 7519-3506226 Воздухопровод
7519-3506264 7519-3506264 Воздухопровод
7519-3506271 7519-3506271 Воздухопровод
7519-3506270 7519-3506270 Воздухопровод
7519-3506260 7519-3506260 Воздухопровод
7519-3506240 7519-3506240 Воздухопровод
7519-3753062 7519-3753062 Воздухопровод
7519-3753052 7519-3753052 Воздухопровод
7512-3506466 7512-3506466 Воздухопровод
7519-3506430 7519-3506430 Воздухопровод
7512-3506280 7512-3506280 Воздухопровод
549А-3506252 549А-3506252 Воздухопровод
11.3511010 11.3511010 Водоотделитель
540А-3506989 540А-3506989 Вкладыш
540А-3506988 540А-3506988 Вкладыш
340174 340174 Болт
201458 201458 Болт
201497 201497 Болт
201417 201417 Болт
200275 200275 Болт
201424 201424 Болт
250640 250640 Гайка
020-025-30-2-3 020-025-30-2-3 Кольцо
315406 315406 Кляммер
5320-3721500 5320-3721500 Клапан с электромагнитом
13.3515310 13.3515310 Клапан контрольного вывода
100-3515010 100-3515010 Клапан защитный одинарный
ММ355 ММ355 Датчик давления Перейти в каталог
ММ124 ММ124 Датчик давления
374939 374939 Гайка
374935 374935 Гайка
250517 250517 Гайка
250512 250512 Гайка
525-3513015-10 525-3513015-10 Ресивер в сборе
250510 250510 Гайка
342444 342444 Гайка
344811 344811 Гайка
344810 344810 Гайка накидная
401120 401120 Гайка
75191-3506278 75191-3506278 Воздухопровод
75191-3506302 75191-3506302 Воздухопровод
75191-3506280 75191-3506280 Воздухопровод
7519-3506434 7519-3506434 Воздухопровод
7519-3506451 7519-3506451 Воздухопровод
7519-3506440 7519-3506440 Воздухопровод
