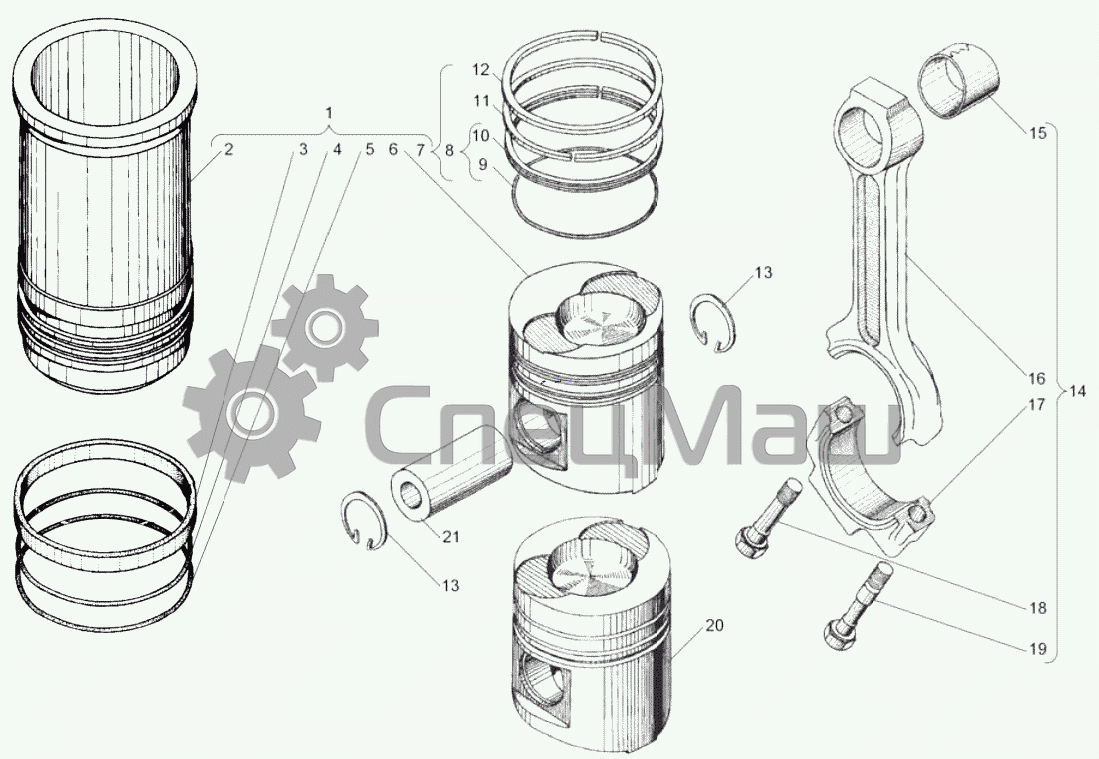

Поршень и шатун
Данные каталоги размещены на сайте исключительно в информационных целях
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7511.1004005-40 | Комплект гильзы, поршня, поршневых и уплотнительных колец | |
| 1 | 7511.1004005-50 | Комплект гильзы, поршня, поршневых и уплотнительных колец | |
| 2 | 7511.1002021-10 | Гильза цилиндра | |
| 3 | 236-1002040-А | Кольцо антикавитационное | |
| 4 | 236-1002024-А | Кольцо уплотнительное верхнее | |
| 5 | 236-1002023 | Кольцо уплотнительное | |
| 6 | 7511.1004015-10 | Поршень в сборе | |
| 7 | 7511.1004002 | Комплект поршневых колец | |
| 8 | 7511.1004034 | Кольцо поршневое маслосъемное в сборе | |
| 9 | 7511.1004038 | Расширитель маслосъемного кольца | |
| 10 | 7511.1004035 | Кольцо поршневое маслосъемное | |
| 11 | 7511.1004032-01 | Кольцо поршневое компрессионное | |
| 12 | 7511.1004030 | Кольцо поршневое компрессионное верхнее | |
| 13 | 7511.1004022 | Кольцо пружинное упорное | |
| 14 | 7511.1004045-02 | Шатун в сборе | |
| 15 | 7511.1004052-21 | Втулка шатуна | |
| 16 | 7511.1004050-02 | Шатун | |
| 17 | 236-1004055-Г2 | Крышка шатуна | |
| 18 | 236-1004062-Б3 | Болт крепления шатуна короткий | |
| 19 | 236-1004063-В3 | Болт крепления шатуна длинный | |
| 20 | 7511.1004015-01 | Поршень в сборе | |
| 21 | 7511.1004020 | Палец поршневой | |
| 21 | 7511.1004020-03 | Палец поршневой |
