Коробка передач
Данные каталоги размещены на сайте исключительно в информационных целях
1
1
2
3
4
5
6
6
7
8
9
10
11
11
11
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
55
56
57
58
59
60
61
61
62
63
64
65
66
67

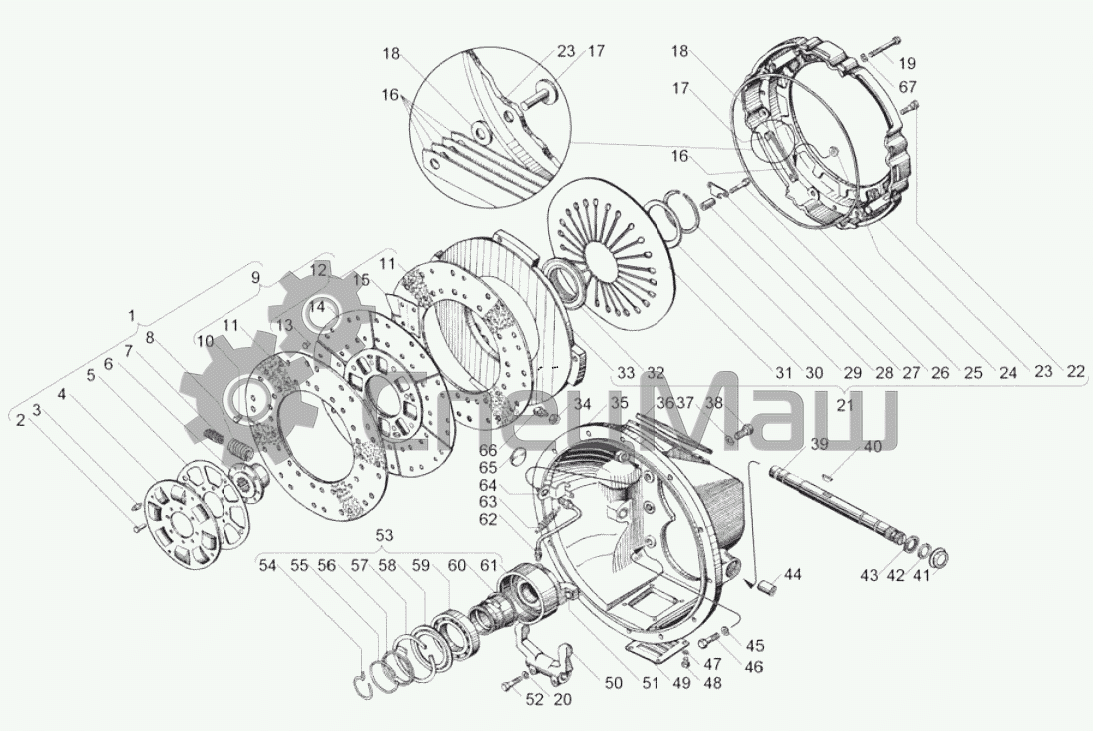

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 184.1601218 | 184.1601218 | Кольцо стопорное | |
| 1 | 8.9559 | Диск ведомый в сборе | |
| 1 | 184.1601130-10 | Диск ведомый в сборе | |
| 2 | 313020-П2 | Заклепка | |
| 3 | 184.1601158 | Штифт упорный | |
| 4 | 184.1601153 | Диск демпфера | |
| 5 | 184.1601167 | Пружина тарельчатая | |
| 6 | 184.1601142-01 | Ступица ведомого диска | |
| 6 | 184.1601142 | Ступица ведомого диска | |
| 7 | 184.1601151 | Пружина демпфера внутренняя | |
| 8 | 184.1601150 | Пружина демпфера | |
| 9 | 183.1601131 | Диск ведомый с фрикционными накладками в сборе | |
| 10 | 183.1601404 | Заклепка | |
| 11 | 184.1601138 | Накладка фрикционная | |
| 11 | 184.1601138-02 | Накладка фрикционная | |
| 11 | 184.1601138-10 | Накладка фрикционная | |
| 12 | 184.1601132 | Диск ведомый с пластинами в сборе | |
| 13 | 183.1601402 | Заклепка | |
| 14 | 184.1601134 | Диск ведомый с кольцами демпфера | |
| 15 | 184.1601135 | Пластина пружинная | |
| 16 | 182.1601342 | Пластина нажимного диска | |
| 17 | 257257-П2 | Заклепка | |
| 18 | 252006-П2 | Шайба | |
| 19 | 4593481571 | Болт | |
| 20 | 312695-П2 | Шайба | |
| 21 | 184.1601090 | Диск нажимной с кожухом в сборе | |
| 22 | 182.1601343-10 | Болт нажимного диска | |
| 23 | 182.1601122 | Кожух сцепления с пластинами в сборе | |
| 24 | 182.1601344 | Втулка | |
| 25 | 182.1601360 | Кольцо упорное кожуха | |
| 26 | 201464-П29 | Болт М8х40 | |
| 27 | 182.1601097 | Скоба | |
| 28 | 182.1601364-50 | Втулка | |
| 29 | 182.1601275 | Кольцо стопорное | |
| 30 | 184.1601273-71 | Шайба пружинная | |
| 30 | 182.1601273 | Шайба пружинная | |
| 31 | 184.1601115 | Пружина нажимная | |
| 32 | 182.1601120 | Кольцо упорное | |
| 32 | 184.1601120-71 | Кольцо упорное | |
| 33 | 183.1601093-10 | Диск нажимной | |
| 34 | 250636-П29 | Гайка | |
| 35 | 183.1601015 | Картер сцепления | |
| 35 | 184.1601015 | Картер сцепления | |
| 36 | 236-1601030-А2 | Крышка люка картера верхняя | |
| 37 | 252137-П2 | Шайба пружинная | |
| 38 | 310214-П29 | Болт | |
| 39 | 184.1601215-10 | Вал выключения сцепления | |
| 40 | 4598246270 | Шпонка | |
| 41 | 238Н-1601040 | Корпус уплотнителя вала | |
| 42 | 238Н-1601042 | Кольцо уплотнительное внутреннее | |
| 43 | 238Н-1601044 | Кольцо уплотнительное наружное | |
| 44 | 184.1601216 | Втулка | |
| 45 | 312399-П2 | Шайба | |
| 46 | 310012-П2 | Болт | |
| 47 | 252135-П2 | Шайба пружинная | |
| 48 | 201454-П29 | Болт М8х16 | |
| 49 | 236-1601030-А2 | Крышка люка картера верхняя | |
| 50 | 184.1601203 | Вилка выключения сцепления | |
| 50 | 1840.1601203-01 | Вилка выключения сцепления | |
| 51 | 182.1601187 | Сухарь | |
| 52 | 8.9307 | Болт | |
| 53 | 184.1601180-31 | Муфта выключения сцепления в сборе | |
| 54 | 182.1601183 | Кольцо предохранительное | |
| 55 | 182.1601198-10 | Кольцо | |
| 55 | 183.1601198-90 | Кольцо | |
| 56 | 182.1601199-01 | Кольцо замковое | |
| 57 | 183.1601197 | Кольцо стопорное | |
| 58 | 183.1601195 | Шайба отражательная | |
| 59 | 4612140538 | Подшипник 70-117 | |
| 60 | 182.1601193-02 | Втулка подшипника | |
| 61 | 184.1601185-30 | Муфта выключения сцепления | |
| 61 | 1840.1601180 | Муфта выключения сцепления в сборе | Перейти в каталог |
| 62 | 236-1601230-А | Шланг смазки подшипника в сборе | |
| 63 | 182.1601188 | Пружина муфты | |
| 64 | 182.1601190 | Скоба пружины | |
| 65 | 260316-П2 | Заглушка | |
| 66 | 4591675005 | Пресс-масленка | |
| 67 | 312695-П2 | Шайба |
