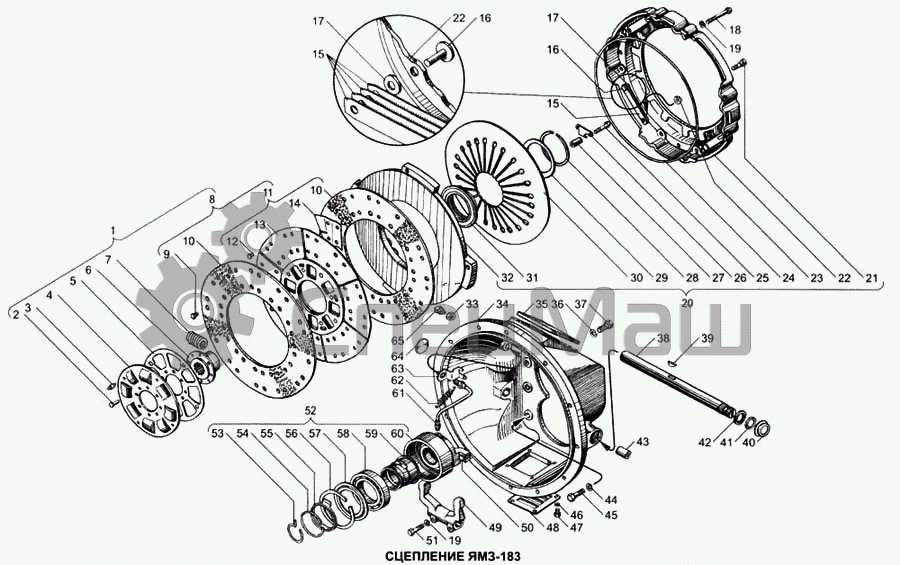

Сцепление для двигателей ЯМЗ-6562.10, 6563.10
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
29
30
31
32
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
51
52
54
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 182.1600010-15 | 182.1600010-15 | Сцепление в сборе | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 182.1601087-15 | 182.1601087-15 | Диск нажимной с муфтой и кожухом в сборе | |
| 183.1601087-15 | 183.1601087-15 | Диск нажимной с муфтой в сборе | |
| 183.1601090-05 | 183.1601090-05 | Диск нажимной с кожухом в сборе | |
| 183.1600010-15 | 183.1600010-15 | Сцепление в сборе | |
| 1 | 182.1601130-10 | Диск ведомый в сборе | |
| 2 | 113020-П2 | Заклепка | |
| 3 | 184.1601158 | Штифт упорный | |
| 4 | 184.1601153 | Диск демпфера | |
| 5 | 184.1601167 | Пружина тарельчатая | |
| 6 | 184.1601142 | Ступица ведомого диска | |
| 7 | 181.1601150 | Пружина демпфера | |
| 8 | 184.1601131 | Диск ведомый с фрикционными накладками в сборе | |
| 9 | 183.1601404 | Заклепка | |
| 10 | 184.1601138 | Накладка фрикционная | |
| 11 | 184.1601132 | Диск ведомый с пластинами в сборе | |
| 12 | 183.1601402 | Заклепка | |
| 13 | 184.1601134 | Диск ведомый с кольцами демпфера | |
| 14 | 184.1601135 | Пластина пружинная | |
| 15 | 182.1601342 | Пластина нажимного диска | |
| 16 | 257257-П2 | Заклепка | |
| 17 | 252006-П2 | Шайба | |
| 18 | 4593481571 | Болт | |
| 19 | 312695-П2 | Шайба | |
| 20 | 182.1601090-05 | Диск нажимной с кожухом в сборе | |
| 21 | 182.1601343-10 | Болт нажимного диска | |
| 22 | 182.1601122 | Кожух сцепления с пластинами в сборе | |
| 23 | 182.1601344 | Втулка | |
| 24 | 182.1601360 | Кольцо упорное кожуха | |
| 25 | 201464-П29 | Болт М8х40 | |
| 26 | 182.1601097 | Скоба | |
| 27 | 182.1601364-50 | Втулка | |
| 29 | 184.1601273-71 | Шайба пружинная | |
| 30 | 182.1601115 | Пружина нажимная | |
| 31 | 184.1601120-71 | Кольцо упорное | |
| 32 | 182.1601093-10 | Диск нажимной | |
| 34 | 238-1601010-В | Картер сцепления со втулками в сборе | |
| 35 | 236-1601030-А2 | Крышка люка картера верхняя | |
| 36 | 252137-П2 | Шайба пружинная | |
| 37 | 110214-П29 | Болт | |
| 38 | 236-1601215-Б | Вал вилки выключения сцепления | |
| 39 | 114004-П29 | Шпонка | |
| 40 | 238Н-1601040 | Корпус уплотнителя вала | |
| 41 | 238Н-1601042 | Кольцо уплотнительное внутреннее | |
| 42 | 238Н-1601044 | Кольцо уплотнительное наружное | |
| 43 | 236-1601216-Б2 | Втулка вала вилки | |
| 44 | 252139-П2 | Шайба пружинная | |
| 45 | 110235-П29 | Болт | |
| 46 | 252135-П2 | Шайба пружинная | |
| 47 | 201454-П29 | Болт М8х16 | |
| 49 | 1830.1601203 | Вилка выключения сцепления | |
| 51 | 110213-П29 | Болт | |
| 52 | 1840.1601180 | Муфта выключения сцепления в сборе | Перейти в каталог |
| 54 | 183.1601198-90 | Кольцо | |
| 64 | 260316-П2 | Заглушка | |
| 65 | 4591675005 | Пресс-масленка |
