Вентилятор и привод вентилятора двигателей ЯМЗ-238НД3 и ЯМЗ-238НД4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23

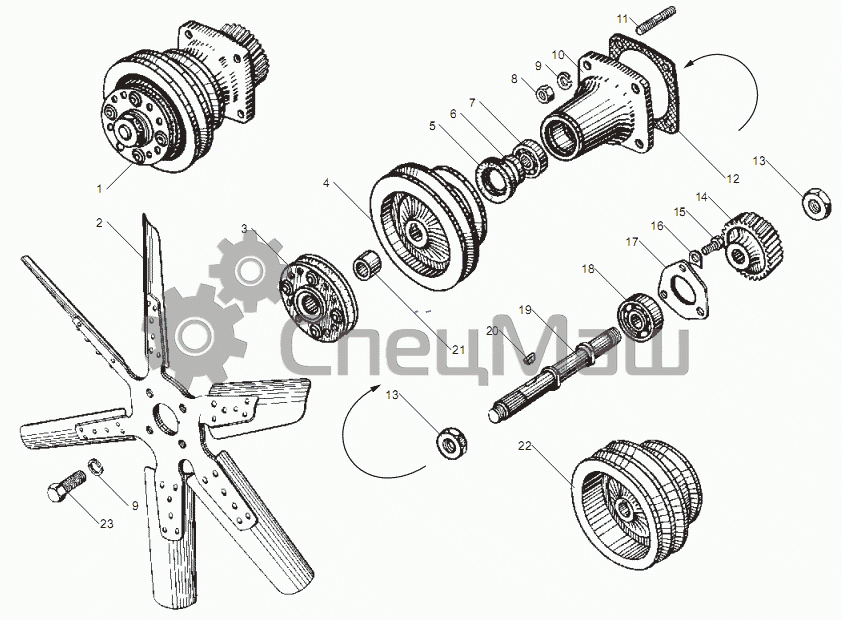

Позиция на иллюстрации Заводской номер детали Название детали
1 238НП-1308011 Привод вентилятора в сборе
1 238НБ-1308011-ВЗ Привод вентилятора в сборе
2 238НБ-1308012-Б Крыльчатка вентилятора в сборе
3 236-1308090-В2 Муфта упругая в сборе
4 238НБ-1308025 Шкив
5 210-1701230 Манжета с пружиной в сборе
6 236-1308055 Втулка манжеты
7 4612121626 Подшипник шариковый 6-205К
8 250513-П29 Гайка
9 252136-П2 Шайба 10 пружинная
10 236-1308102 Корпус привода
11 310423-П29 Шпилька
12 236-1308108 Прокладка корпуса
13 250659-П29 Гайка М22х1,5-6Н
14 236-1308104-Б2 Шестерня
15 201456-П29 Болт М8-6gх20
16 312532-П29 Шайба стопорная 8,5
17 236-1308107 Фланец упорный
18 461213 3873 Подшипник 305
19 238НП-1308050 Вал привода
20 314008-П2 Шпонка
21 238НП-1308098 Втулка упорная
22 238НП-1308025 Шкив привода компрессора и генератора
23 201499-П29 Болт 10-6gх30
