Сцепление ЯМЗ-238

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

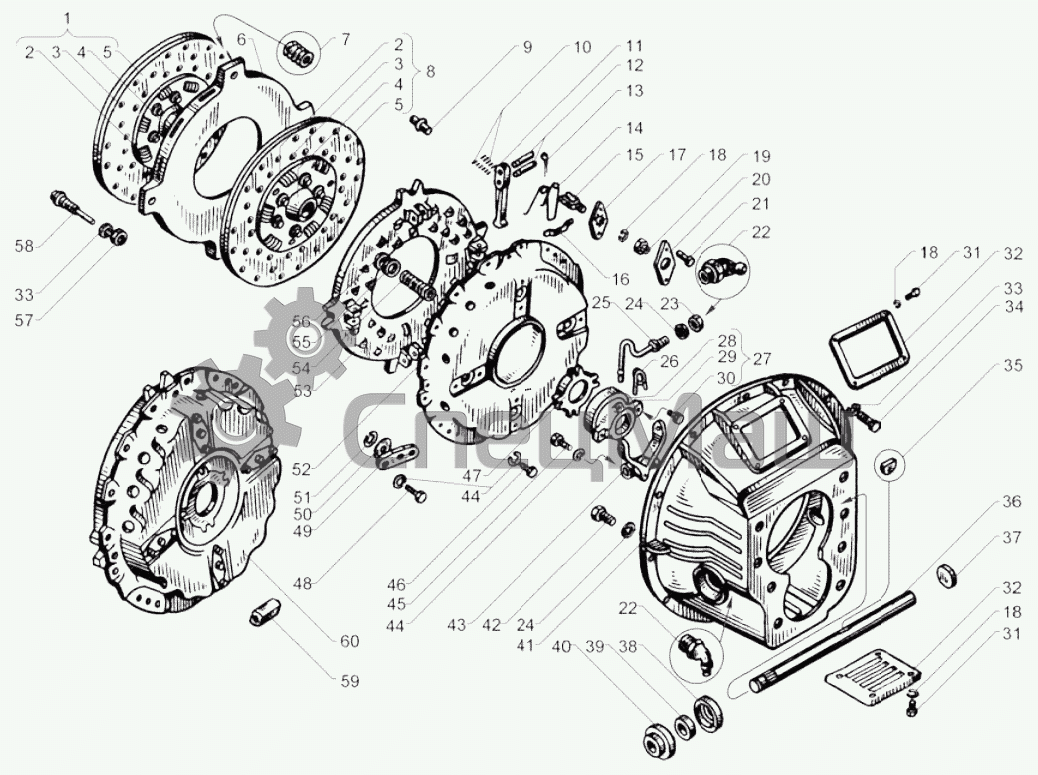

Позиция на иллюстрации Заводской номер детали Название детали
1 8.9672 Диск ведомый
1 238-1601130-Б Диск ведомый передний в сборе
2 236-1601132-В Диск ведомый с накладками
3 313015-П Заклепка
4 238-1601142-В Ступица
5 236-1601138-А3 Накладка фрикционная
6 238-1601094-Г Диск ведущий средний Перейти в каталог
7 238-1601102-В Пружина отжимная
8 238-1601131 Диск сцепления ведомый задний в сборе
8 8.9672 Диск ведомый
9 236-1601282 Штифт со стопорным кольцом
10 4694164617 Ролик игольчатый
11 236-1601095-Б2 Рычаг оттяжной
12 236-1601113 Ось вилки рычага
13 312702-П29 Шайба замковая
14 236-1601273-А2 Пружина упорного кольца
15 236-1601108-Б Вилка оттяжного рычага
16 236-1601275-А2 Петля пружины
17 236-1601111 Пластина стопорная
18 252135-П2 Шайба пружинная
19 236-1601109-В Гайка вилки регулировочная
20 236-1601110-В Пластина опорная
21 201474-П29 Болт
22 4591675005 Пресс-масленка
23 2506364129 Гайка
24 312399412 Шайба
25 236-1601230-А Шланг смазки подшипника в сборе
26 236-1601188-А2 Пружина муфты
27 236-1601180-Б2 Муфта выключения сцепления с подшипником в сборе
28 4615936371 Подшипник 986714КС17
29 236-1601185-В Муфта
30 200-1601187 Сухарь муфты
31 201454-П29 Болт М8х16
32 236-1601030-А2 Крышка люка картера верхняя
33 252137-П2 Шайба пружинная
34 310214-П29 Болт
35 314004-П2 Шпонка
36 236-1601215-Б Вал вилки выключения сцепления Перейти в каталог
37 260316-П2 Заглушка
38 238Н-1601042 Кольцо уплотнительное внутреннее
39 238Н-1601044 Кольцо уплотнительное наружное
40 238Н-1601040 Корпус уплотнителя вала
41 238-1601010 Картер сцепления
42 310012-П2 Болт
43 236-1601203-Б2 Вилка выключения сцепления Перейти в каталог
44 252136-П2 Шайба 10 пружинная
45 310213-П29 Болт
46 201499-П29 Болт 10-6gх30
47 236-1601120 Кольцо упорное
48 200315-П29 Болт М10х40
49 238-1601308 Планка
50 238-1601105 Пружина тарельчатая
51 238-1601304 Кольцо упорное
52 238-1601125-Б Кожух
53 238-1601093 Диск нажимной
54 236-1601115-А Пружина нажимная
55 236-1601118-Б2 Прокладка
56 236-1601117 Шайба
57 250615-П29 Гайка
58 238-1601302 Шток
59 236-1601216-Б2 Втулка вала вилки
60 238-1601090-Г3 Диск нажимной с кожухом в сборе
