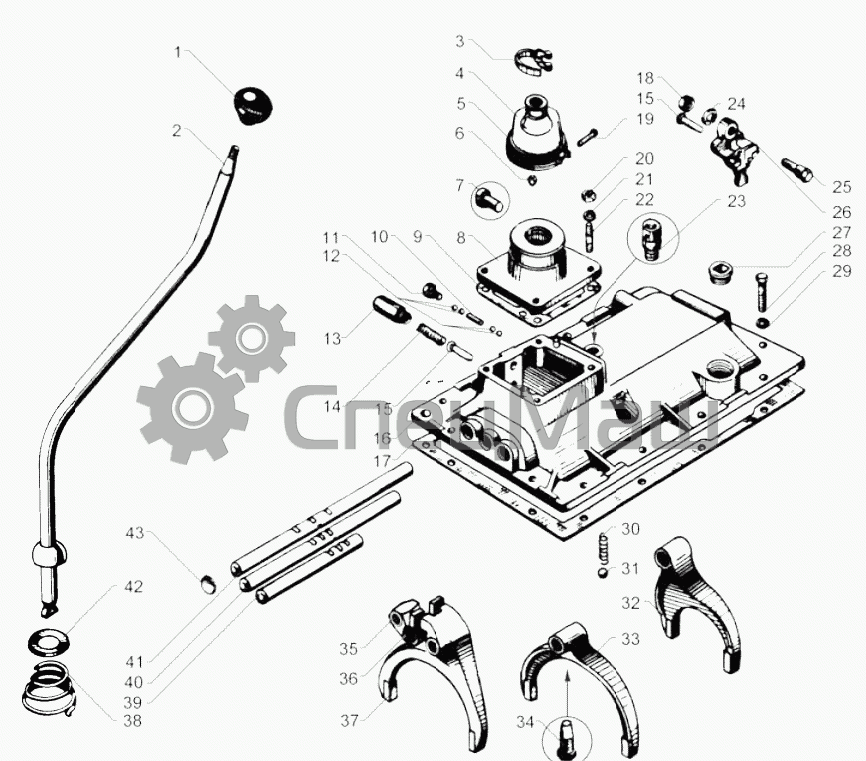

Механизм переключения коробки передач ЯМЗ-236Н
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32 | 236-1702024 | Вилка переключения 1-ой передачи и заднего хода | Перейти в каталог |
| 33 | 236-1702027 | Вилка переключения 2-ой и 3-ей передач | Перейти в каталог |
| 37 | 236-1702033 | Вилка переключения 4-ой и 5-ой передач | Перейти в каталог |
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200-1702159-А | Рукоятка рычага переключения передач | |
| 2 | 236Н-1702118-А | Рычаг переключения передач | |
| 3 | ABA22-32-C7/9-w1 | Хомут червячный | |
| 4 | 236У-1702133 | Колпак опоры рычага защитный | |
| 5 | 288026-П29С | Хомутик | |
| 6 | 251086-П29 | Гайка М5 | |
| 7 | 236У-1702128-А | Штифт-фиксатор | |
| 8 | 236У-1702121-Б | Опора рычага переключения передач | |
| 9 | 236-1702122-01 | Прокладка | |
| 10 | 236-1702087 | Штифт замка штоков вилок | |
| 11 | 316172-П29 | Пробка | |
| 12 | 4691186660 | Шарик замка штоков Б 9,525-100 | |
| 13 | 236-1702132 | Стакан пружины | |
| 14 | 236-1702127-А | Пружина предохранителя | |
| 15 | 236-1702129 | Предохранитель включения 1-ой передачи и заднего хода | |
| 16 | 236-1702015-Б2 | Крышка верхняя | |
| 17 | 236-1702014 | Прокладка крышки | |
| 18 | 250615-П29 | Гайка | |
| 19 | 220086-П29 | Винт М5х30 | |
| 20 | 250513-П29 | Гайка | |
| 21 | 252006-П29 | Шайба плоская | |
| 22 | 216258-П29 | Шпилька | |
| 23 | 236-1702170-А | Сапун | |
| 24 | 252137-П2 | Шайба пружинная | |
| 25 | 236-1702126 | Ось поводка | |
| 26 | 236-1702125 | Поводок переключения 1-ой передачи и заднего хода | |
| 27 | 262522-П2 | Пробка | |
| 28 | 310046-П29 | Болт | |
| 28 | 8.9050 | Болт | |
| 29 | 253501143 | Шайба | |
| 29 | 312695-П2 | Шайба | |
| 30 | 236-1702106 | Пружина | |
| 31 | 4691187960 | Шарик стопорный Б 12,7-100 | |
| 32 | 236-1702024 | Вилка переключения 1-ой передачи и заднего хода | Перейти в каталог |
| 33 | 236-1702027 | Вилка переключения 2-ой и 3-ей передач | Перейти в каталог |
| 34 | 236-1702025 | Винт установочный | |
| 35 | 236-1702053 | Головка штока вилки переключения 1-ой передачи и заднего хода | |
| 36 | 236-1702028 | Головка штока вилки переключения 2-ой и 3-ей передач | |
| 37 | 236-1702033 | Вилка переключения 4-ой и 5-ой передач | Перейти в каталог |
| 38 | 236У-1702130 | Пружина рычага | |
| 39 | 236-1702074 | Шток вилки переключения 4-ой и 5-ой передач | |
| 40 | 236-1702064 | Шток вилки переключения 2-ой и 3-ей передач | |
| 41 | 236-1702060-А2 | Шток вилки переключения 1-ой передачи и заднего хода | |
| 42 | 236У-1702131-А | Шайба | |
| 43 | 260310-П29 | Заглушка 26 |
