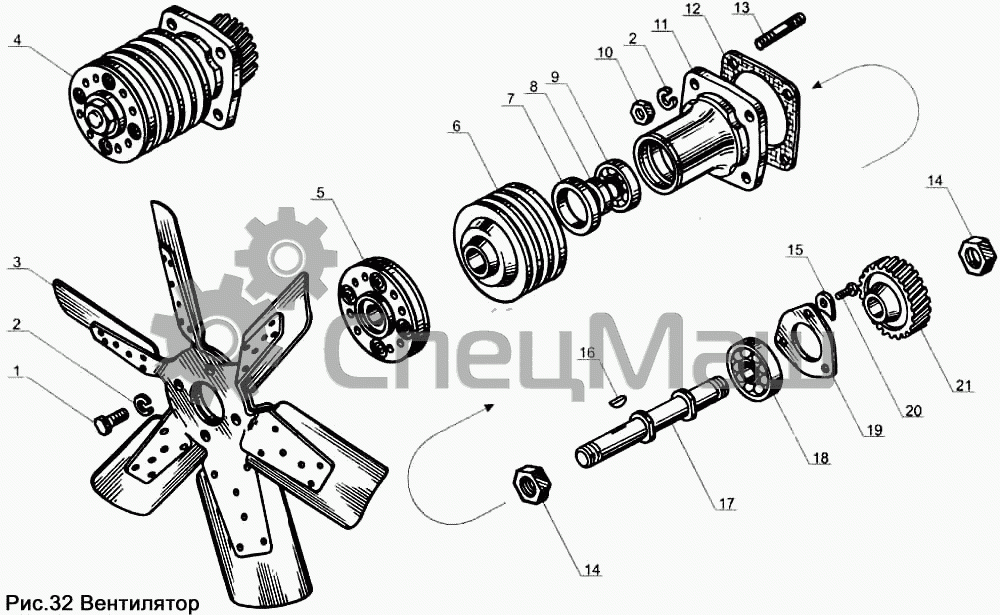

Вентилятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 201499-П29 Болт 10-6gх30
2 252136-П2 Шайба 10 пружинная
3 238Н-1308012 Крыльчатка вентилятора в сборе
4 236-1308011-Г2 Привод вентилятора в сборе Перейти в каталог
5 236-1308090-В Муфта упругая Перейти в каталог
6 236-1308025-В Шкив Перейти в каталог
7 210-1701230 Манжета с пружиной в сборе
8 236-1308055 Втулка манжеты
9 6-205К Подшипник шариковый радиальный однорядный 25х52х15
10 250513-П29 Гайка
11 236-1308102 Корпус привода
12 236-1308108 Прокладка корпуса
13 216259-П29 Шпилька
14 250659-П29 Гайка М22х1,5-6Н
15 312532-П29 Шайба стопорная 8,5
16 314008-П2 Шпонка
17 236-1308050-В Вал привода
18 305 Подшипник шариковый радиальный однорядный 25х62х17
19 236-1308107 Фланец упорный
20 201456-П29 Болт М8-6gх20
21 236-1308104-Б2 Шестерня
