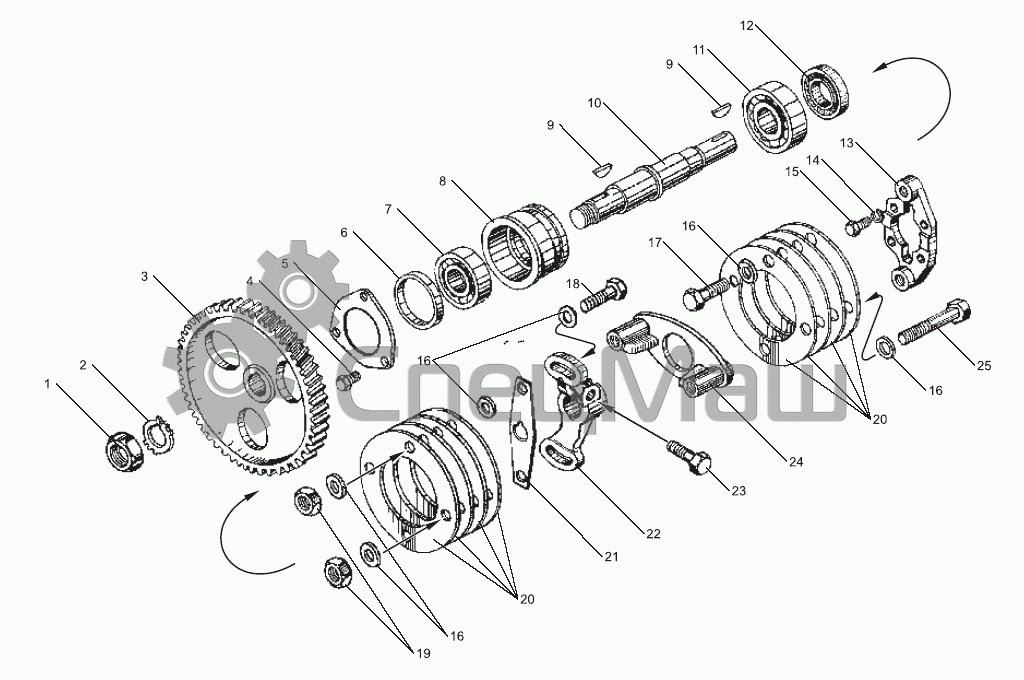

Привод ТНВД двигателей ЯМЗ-238БЕ, ЯМЗ-238ДЕ
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236-1029005 | 236-1029005 | Комплект деталей привода ТНВД | |
| 236-1029300-Б | 236-1029300-Б | Муфта привода в сборе | |
| 1 | 250661-П2 | Гайка | |
| 2 | 312510-П2 | Шайба стопорная | |
| 3 | 236-1029122-А | Шестерня ведомая | |
| 4 | 45 9348 6557 | Болт | |
| 5 | 236-1029123 | Фланец упорный | |
| 6 | 236-1029034 | Кольцо упорное | |
| 7 | 46 1213 3873 | Подшипник 305 | |
| 8 | 236-1029172 | Корпус подшипника | |
| 9 | 45 9824 6266 | Шпонка | |
| 10 | 236-1029154-В | Вал | |
| 11 | 46 1213 4023 | Подшипник 306А | |
| 12 | 236-1029240-Б | Манжета в сборе | Перейти в каталог |
| 13 | 236-1029286-Б2 | Полумуфта ведомая | |
| 14 | 252135-П2 | Шайба пружинная | |
| 15 | 201456-П29 | Болт М8-6gх20 | |
| 16 | 312647-П2 | Шайба | |
| 17 | 310111-П29 | Болт | |
| 18 | 310103-П29 | Болт М10х35 | |
| 19 | 45 9556 1057 | Гайка | |
| 20 | 236-1029274 | Пластина | |
| 21 | 236-1029265 | Пластина центрирующая | |
| 22 | 236-1029264-Г | Фланец полумуфты | |
| 23 | 240-1029284-B | Болт | |
| 24 | 236-1029268-Г | Полумуфта ведущая | |
| 25 | 45 9348 1571 | Болт |
