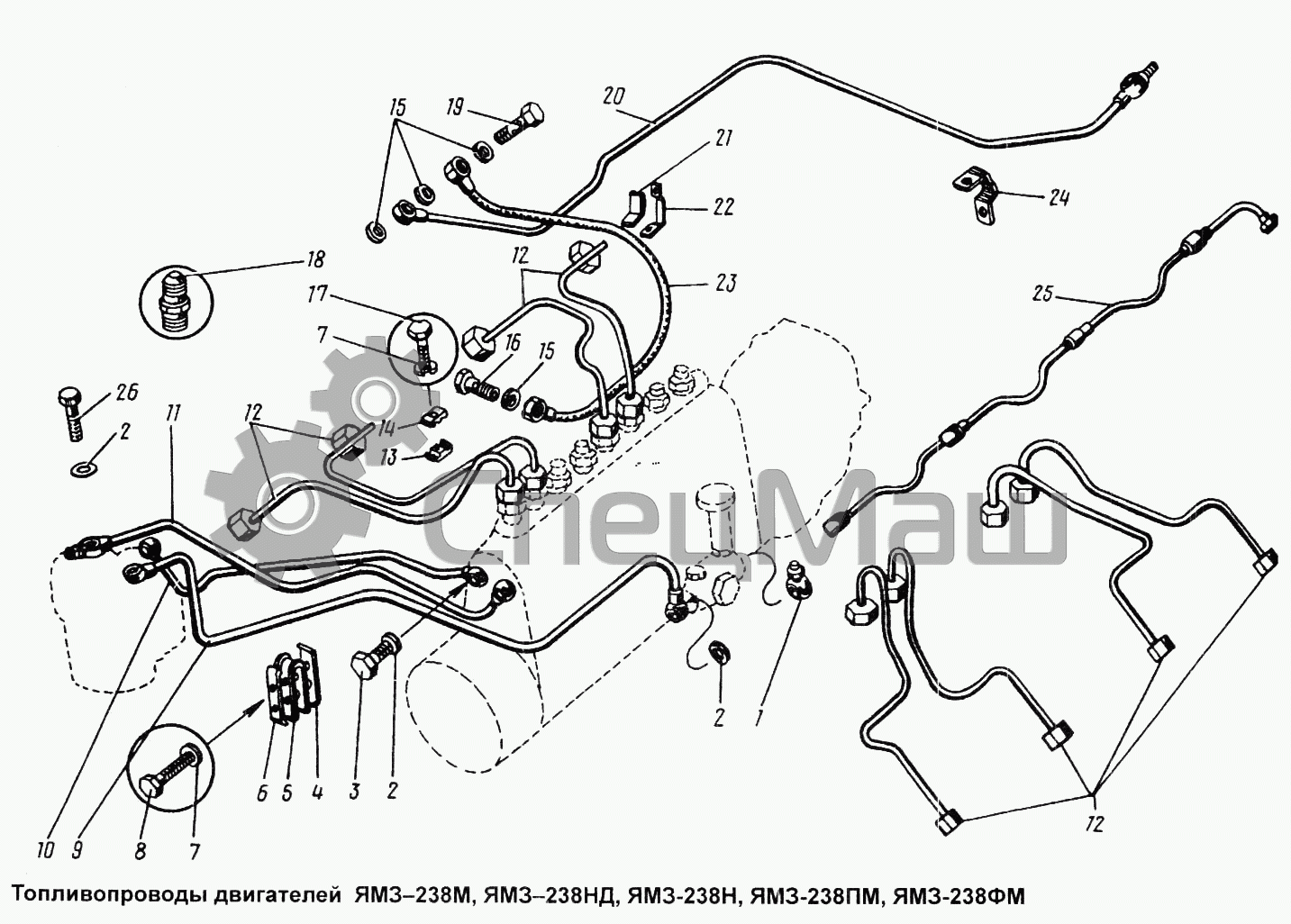

Топливопроводы двигателей ЯМЗ-238М, ЯМЗ-238НД, ЯМЗ238Н, ЯМЗ-238ПМ, ЯМЗ-238ФМ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
310236-П29 310236-П29 Болт
1 236-1104430 Наконечник трубки
2 312326-П34 Шайба уплотнительная
3 310096-П2 Болт специальный М14х1,5х30
4 236-1104440 Скоба
5 236-1104457-Б Прокладка
6 236-1104441 Скоба
7 252134-П2 Шайба пружинная
8 201422-П29 Болт М6х25
9 238-1104422-В Трубка отводящая в сборе Перейти в каталог
10 236-1104426 Трубка подводящая в сборе
11 236-1104384 Трубка отводящая от фильтра тонкой очистки в сборе Перейти в каталог
12 236-1104308-Б2 Трубка топливная насоса высокого давления Перейти в каталог
13 238-1104459-Б Колодка
14 236-1104458 Колодка
15 312482-П34 Шайба
16 310122-П2 Болт М10х1х22 Перейти в каталог
17 201420-П29 Болт М6х20
18 314656-П29 Штуцер
19 310239-П29 Болт
20 238-1104346-В Трубка отводящая в сборе Перейти в каталог
21 240-1104337 Прокладка кляммера
22 315492-П29 Кляммер
23 236-1104334 Трубка отвода топлива от плунжерных пар в сборе Перейти в каталог
24 315484-П29 Кляммер
25 238-1104370-Б Трубка дренажная в сборе Перейти в каталог
26 310260-П2 Болт
