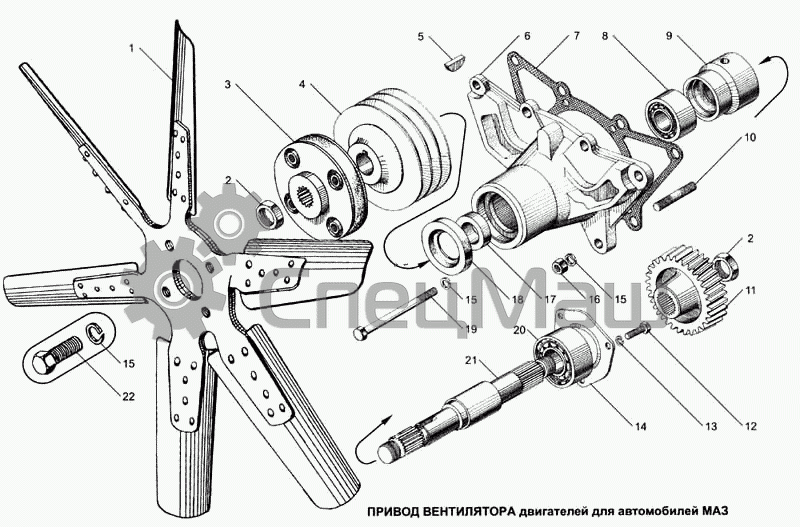

Привод вентилятора двигателей для а/м МАЗ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
236НЕ-1308011-Е 236НЕ-1308011-Е Привод вентилятора в сборе
1 238Н-1308012 Крыльчатка вентилятора в сборе
2 311401-П2 Гайка
3 236-1308090-В2 Муфта упругая в сборе
4 236-1308025-В2 Шкив привода вентилятора
5 4598246266 Шпонка
6 236НЕ-1308102 Корпус
7 236-1308108-Б Прокладка
8 Подшипник 355205 Подшипник 355205
9 236НЕ-1308512 Втулка распорная в сборе
10 216259-П29 Шпилька
10 310423-П29 Шпилька
11 236-1308104-Б2 Шестерня
11 236-1308104-Б3 Шестерня
12 201456-П29 Болт М8-6gх20
13 252135-П2 Шайба пружинная
14 236-1308107-А Фланец упорный
15 252136-П2 Шайба 10 пружинная
16 250513-П29 Гайка
17 236-1308055-Б Втулка
18 210-1701230 Манжета с пружиной в сборе
19 200328-П29 Болт
20 4622133853 Подшипник 70-32605КМ
21 236НЕ-1308050-В Вал
22 201499-П29 Болт 10-6gх30
