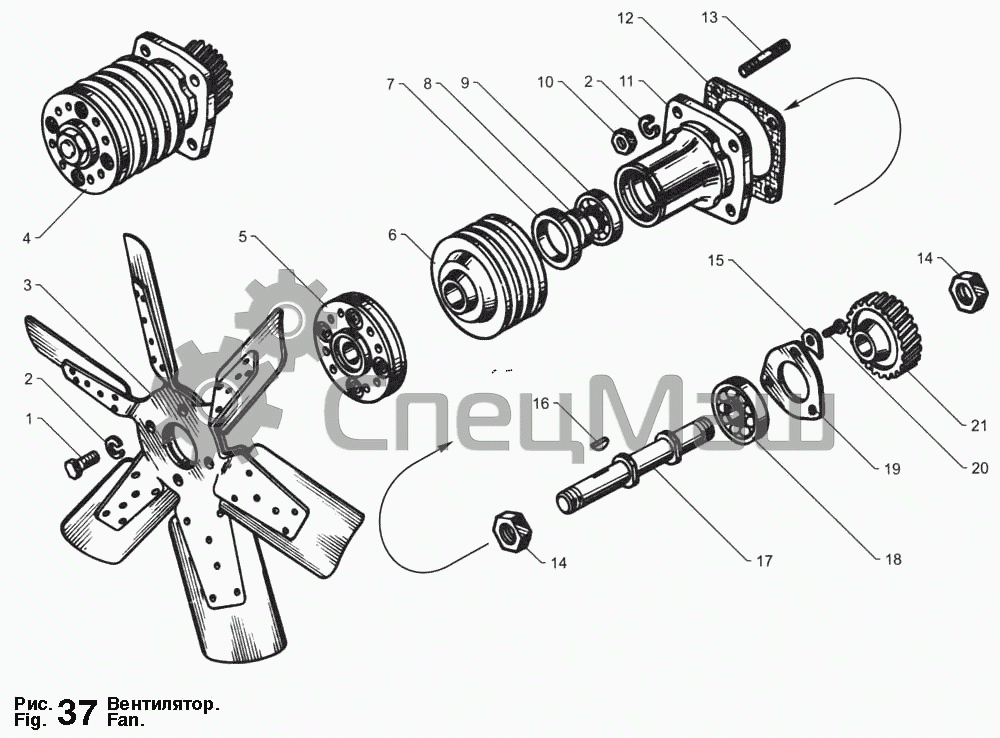

Вентилятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
3
4
5
6
7
8
10
11
12
13
14
14
15
16
17
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
6-205К 6-205К Подшипник шариковый радиальный однорядный 25х52х15
305 305 Подшипник шариковый радиальный однорядный 25х62х17
1 201499-П29 Болт 10-6gх30
2 252136-П-2 Шайба
3 236-1308012-А4 Крыльчатка вентилятора
3 238-1308012-А4 Крыльчатка вентилятора Перейти в каталог
4 236-1308011-Г2 Привод вентилятора в сборе Перейти в каталог
5 236-1308090-В2 Муфта упругая в сборе
6 236-1308025-В Шкив Перейти в каталог
7 210-1701230 Манжета с пружиной в сборе
8 236-1308055 Втулка манжеты
10 250513-П29 Гайка
11 236-1308102 Корпус привода
12 236-1308108 Прокладка корпуса
13 310423-П29 Шпилька
14 250659-П29 Гайка М22х1,5-6Н
15 312532-П29 Шайба стопорная 8,5
16 314008-П2 Шпонка
17 236-1308050-В2 Вал
19 236-1308107 Фланец упорный
20 201456-П29 Болт М8-6gх20
21 236-1308104-Б2 Шестерня
