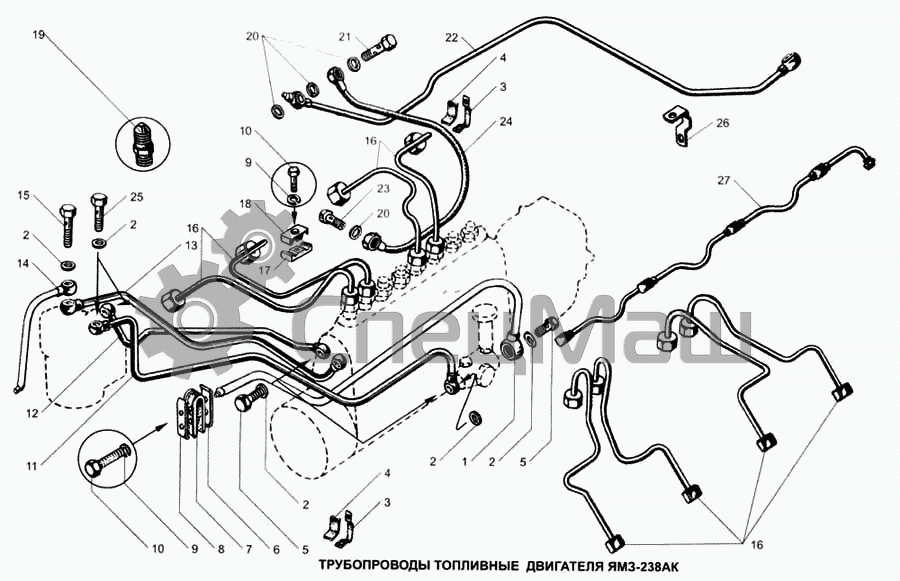

Трубопроводы топливные двигателя ЯМЗ-238АК

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 238АК-1104436 Трубка подводящая к фильтру
2 312326-П34 Шайба уплотнительная
3 315492-П29 Кляммер
4 240-1104337 Прокладка кляммера
5 310096-П2 Болт специальный М14х1,5х30
6 236-1104440 Скоба
7 236-1104457-Б Прокладка
8 236-1104441 Скоба
9 252134-П2 Шайба пружинная
10 201422-П29 Болт М6х25
11 238-1104422-В Трубка отводящая в сборе Перейти в каталог
12 236-1104426 Трубка подводящая в сборе
13 236-1104384-Б Трубка отводящая от фильтра в сборе
14 238АК-1104430 Трубка отводящая от фильтра в сборе
15 310236-П29 Болт
16 238-1104308 Трубка топливная насоса высокого давления в сборе
17 240-1104459 Скоба
18 240-1104458 Скоба крепления воздухопроводов
19 314650-П29 Ниппель
20 312482-П34 Шайба
21 310239-П29 Болт
22 238-1104346-Г Трубка отводящая в сборе
23 310122-П2 Болт М10х1х22 Перейти в каталог
24 236-1104334 Трубка отвода топлива от плунжерных пар в сборе Перейти в каталог
25 310260-П2 Болт
26 315484-П29 Кляммер
27 238-1104370-Б Трубка дренажная в сборе Перейти в каталог
