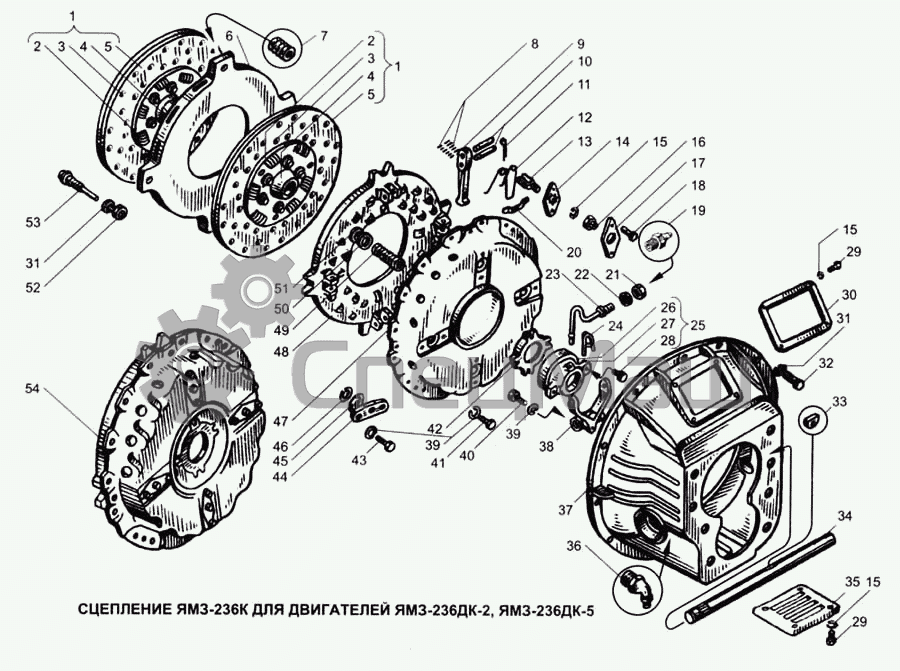

Сцепление ЯМЗ-236К для двигателя ЯМЗ-236ДК-2, ЯМЗ-236ДК-5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
1
2
2
4
4
5
5
6
7
9
10
11
12
13
14
15
15
15
16
17
18
20
21
22
23
24
25
27
28
29
29
30
31
31
32
33
34
35
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
236К.4200005 236К.4200005 Установка механизма заднего отбора мощности
1 238-1601130-Г2 Диск ведомый передний в сборе
2 238-1601132-Б Диск ведомый с накладками
4 238-1601142-Г2 Ступица
5 238-1601138 Накладка фрикционная
6 238-1601094-Г Диск ведущий средний Перейти в каталог
7 238-1601102-В Пружина отжимная
9 236-1601095-Б2 Рычаг оттяжной
10 236-1601113 Ось вилки рычага
11 312702-П29 Шайба замковая
12 236-1601273-А2 Пружина упорного кольца
13 236-1601108-Б Вилка оттяжного рычага
14 236-1601111 Пластина стопорная
15 252135-П2 Шайба пружинная
16 236-1601109-В Гайка вилки регулировочная
17 236-1601110-В Пластина опорная
18 201473-П29 Болт
20 236-1601275-А2 Петля пружины
21 250636-П29 Гайка
22 252139-П2 Шайба пружинная
23 236-1601230-А Шланг смазки подшипника в сборе
24 236-1601188-А2 Пружина муфты
25 236-1601180-Б Муфта выключения сцепления с подшипником в сборе
27 236-1601185-В Муфта
28 200-160187 Сухарь
29 201454-П29 Болт М8х16
30 236-1601030-А2 Крышка люка картера верхняя
31 252137-П2 Шайба пружинная
32 310214-П29 Болт
33 314004-П29 Шпонка
34 236К.1601215 Вал вилки
35 236-1601022-Б Крышка люка картера нижняя
37 238-1601010 Картер сцепления
38 236-1601203-Б2 Вилка выключения сцепления Перейти в каталог
39 252136-П2 Шайба 10 пружинная
40 310213-П29 Болт
41 201499-П29 Болт 10-6gх30
42 236-1601120 Кольцо упорное
43 200315-П29 Болт М10х40
44 238-1601308 Планка
45 238-1601105 Пружина тарельчатая
46 238-1601304 Кольцо упорное
47 238-1601125-Б Кожух
48 238-1601093 Диск нажимной
49 236-1601115-А Пружина нажимная
50 236-1601118-Б2 Прокладка
51 236-1601117 Шайба
52 250615-П29 Гайка
53 238-1601302 Шток
54 236К-1601090-Б2 Диск нажимной с кожухом в сборе
