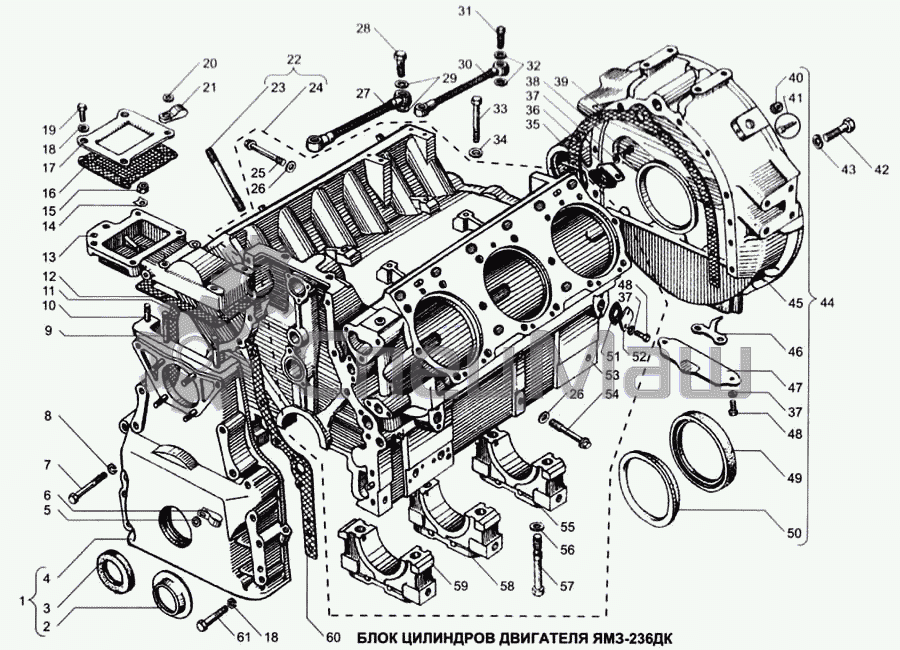

Блок цилиндров двигателя ЯМЗ-236ДК
Данные каталоги размещены на сайте исключительно в информационных целях

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
316169-П2 | 316169-П2 | Пробка К3/8" | |
236-1002227-А2 | 236-1002227-А2 | Ввертыш крышки | |
1 | 238АК-1002261-А | Крышка шестерен распределения в сборе | |
2 | 236-1002272 | Маслоотражатель крышки шестерен | |
3 | 201-1005034-Б3 | Манжета в сборе | |
4 | 238АК-1002264-А | Крышка шестерен распределения | |
5 | 252006-П2 | Шайба | |
6 | 315454-П29 | Кляммер | |
7 | 200822-П29 | Болт | |
8 | 252016-П2 | Шайба | |
9 | 310409-П29 | Шпилька крепления верхней крышки и опоры привода вентилятора | |
10 | 216262-П29 | Шпилька | |
11 | 238АК-1002266 | Прокладка правая | |
12 | 236-1002258-А2 | Прокладка верхней крышки блока | |
13 | 238АК-1002256 | Крышка верхняя | |
14 | 312534-П2 | Шайба замковая | |
15 | 250513-П29 | Гайка | |
16 | 236-1002283-А | Прокладка с сеткой в сборе | |
17 | 236-1002282-Б | Заглушка | |
18 | 252136-П2 | Шайба 10 пружинная | |
19 | 201499-П29 | Болт 10-6gх30 | |
20 | 312300-П2 | Шайба | |
21 | 315493-П29 | Кляммер | |
22 | 236ДК-1002012-В | Блок цилиндров со шпильками в сборе | |
23 | 236-1003016-В | Шпилька крепления головки цилиндров | |
24 | 236ДК-1002011-Б | Блок цилиндров в сборе | |
25 | 236-1005180-А | Болт стяжной короткий | |
26 | 236-1005181 | Шайба | |
27 | 236-1111620 | Трубка отвода масла от топливного насоса в сборе | Перейти в каталог |
28 | 310096-П2 | Болт специальный М14х1,5х30 | |
29 | 312326-П34 | Шайба уплотнительная | |
30 | 236-1104334 | Трубка отвода топлива от плунжерных пар в сборе | Перейти в каталог |
31 | 310122-П2 | Болт М10х1х22 | Перейти в каталог |
32 | 312482-П34 | Шайба | |
33 | 200463-П29 | Болт | |
34 | 312515-П29 | Шайба | |
35 | 236-1014272 | Прокладка | |
36 | 238Н-1002402 | Заглушка | |
37 | 252135-П2 | Шайба пружинная | |
38 | 201456-П29 | Болт М8-6gх20 | |
39 | 236-1002314-Б | Прокладка картера маховика | |
40 | 316162-П2 | Пробка | |
41 | 240-1002333 | Указатель установки угла опережения впрыскивания топлива | |
42 | 310044-П29 | Болт | |
43 | 252137-П2 | Шайба пружинная | |
44 | 236ДК-1002311 | Картер маховика в сборе | |
45 | 236ДК-1002312 | Картер маховика | |
46 | 236-1002333 | Указатель верхней мертвой точки поршня | |
47 | 236-1002318 | Крышка люка картера | |
48 | 201454-П29 | Болт М8х16 | |
49 | 236-1005160-А2 | Манжета в сборе | |
50 | 236-1002315 | Маслоотражатель | |
51 | 201-1306075-А | Прокладка | |
52 | 236-1002404 | Заглушка | |
53 | 236ДК-1002015 | Блок цилиндров | |
54 | 236-1005178-А | Болт стяжной длинный | |
55 | 236-1005152-Г | Крышка заднего подшипника коленчатого вала | |
56 | 312304-П | Шайба | |
57 | 236-1005159 | Болт крышки коренного подшипника | |
58 | 236-1005143-В | Крышка промежуточного подшипника коленчатого вала | |
59 | 236-1005140-В | Крышка переднего подшипника коленчатого вала | |
60 | 238АК-1002265 | Прокладка крышки шестерен распределения левая | |
61 | 200325-П29 | Болт |
