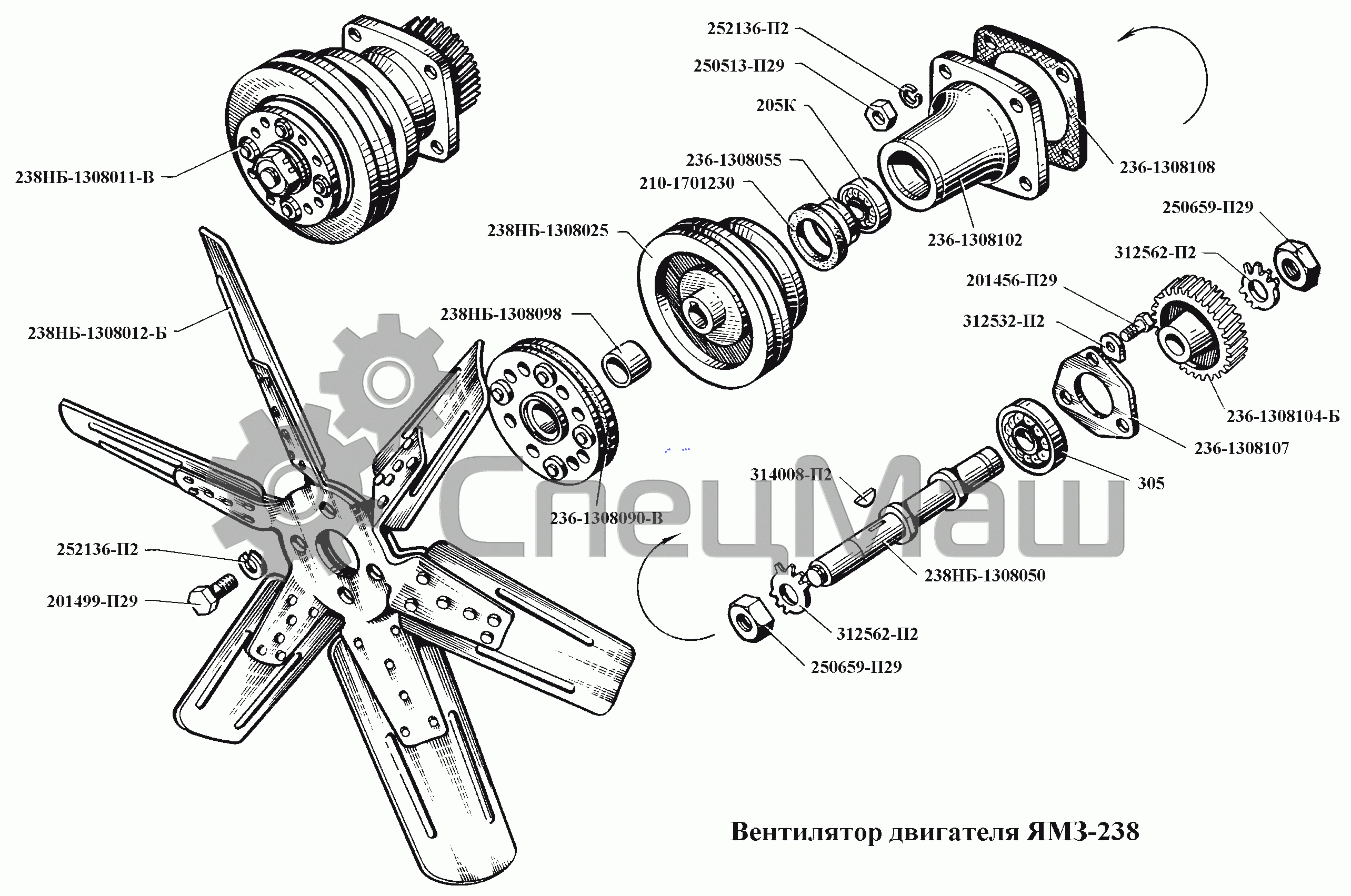

Вентилятор двигателя ЯМЗ-238НБ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
312562-П2
312562-П2
238НБ-1308050
238НБ-1308025
238НБ-1308098
238НБ-1308012-Б
238НБ-1308011-В
210-1701230
236-1308055
236-1308102
236-1308108
236-1308104-Б
201456-П29
236-1308090-В
314008-П2
305
236-1308107
312532-П2
205К
250659-П29
250659-П29
252136-П2
252136-П2
250513-П29
201499-П29
Позиция на иллюстрации Заводской номер детали Название детали
312562-П2 312562-П2 Шайба стопорная
238НБ-1308050 238НБ-1308050 Вал привода вентилятора
238НБ-1308025 238НБ-1308025 Шкив
238НБ-1308098 238НБ-1308098 Втулка
238НБ-1308012-Б 238НБ-1308012-Б Крыльчатка вентилятора в сборе
238НБ-1308011-В 238НБ-1308011-В Привод вентилятора в сборе
210-1701230 210-1701230 Манжета с пружиной в сборе
236-1308055 236-1308055 Втулка манжеты
236-1308102 236-1308102 Корпус привода
236-1308108 236-1308108 Прокладка корпуса
236-1308104-Б 236-1308104-Б Шестерня
201456-П29 201456-П29 Болт М8-6gх20
236-1308090-В 236-1308090-В Муфта упругая Перейти в каталог
314008-П2 314008-П2 Шпонка
305 305 Подшипник шариковый радиальный однорядный 25х62х17
236-1308107 236-1308107 Фланец упорный
312532-П2 312532-П2 Шайба
205К 205К Подшипник
250659-П29 250659-П29 Гайка М22х1,5-6Н
252136-П2 252136-П2 Шайба 10 пружинная
250513-П29 250513-П29 Гайка
201499-П29 201499-П29 Болт 10-6gх30
