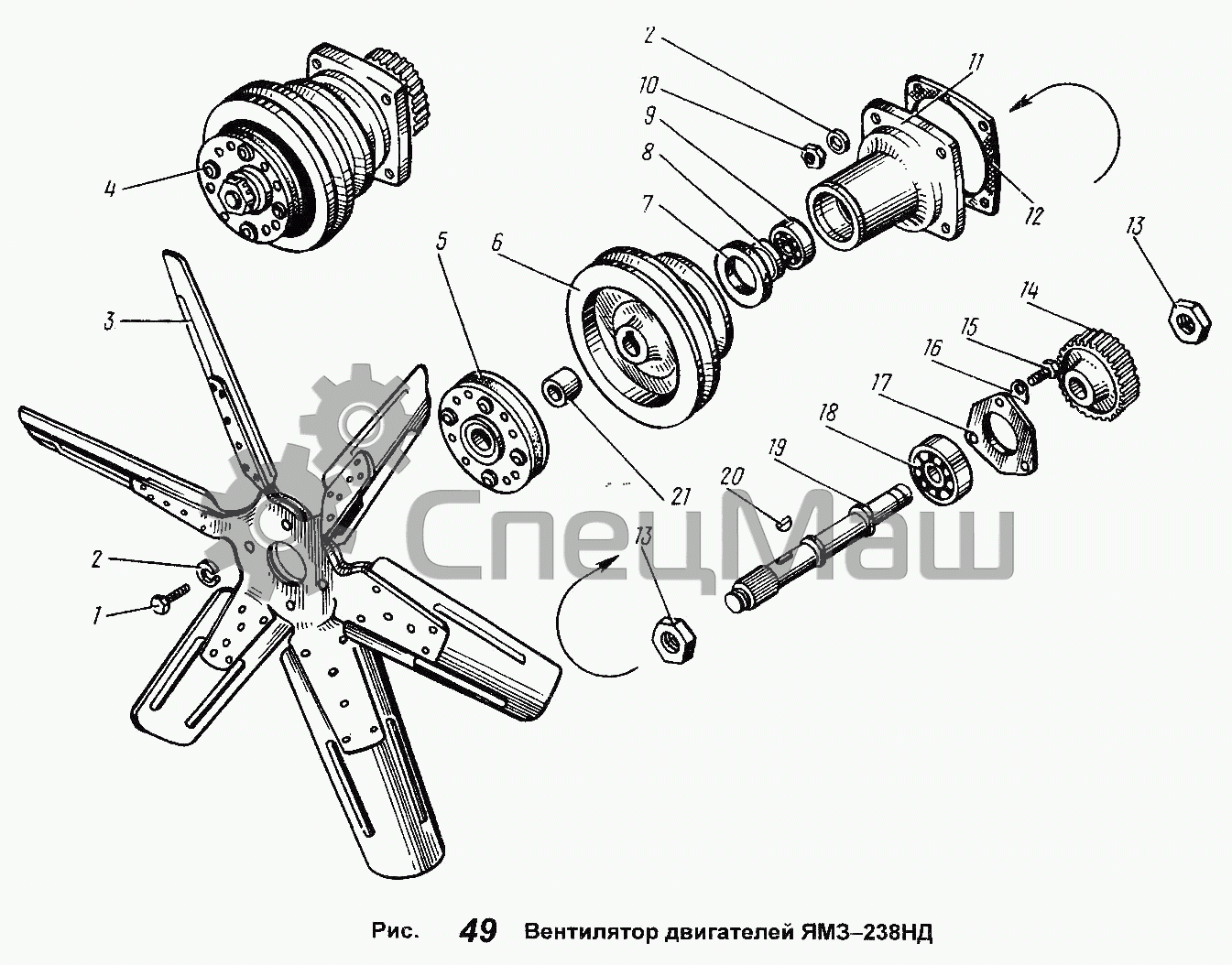

Вентилятор двигателя ЯМЗ-238НД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 201499-П29 Болт 10-6gх30
2 252136-П2 Шайба 10 пружинная
3 238НБ-1308012-Б Крыльчатка вентилятора в сборе
4 238НБ-1308011-В Привод вентилятора в сборе
5 236-1308090-В Муфта упругая Перейти в каталог
6 238НБ-1308025 Шкив
7 210-1701230 Манжета с пружиной в сборе
8 236-1308055 Втулка манжеты
9 6-205К Подшипник шариковый радиальный однорядный 25х52х15
10 250513-П29 Гайка
11 236-1308102 Корпус привода
12 236-1308108 Прокладка корпуса
13 250659-П29 Гайка М22х1,5-6Н
14 236-1308104-Б Шестерня
15 201456-П29 Болт М8-6gх20
16 312532-П15 Шайба стопорная
17 236-1308107 Фланец упорный
18 305 Подшипник шариковый радиальный однорядный 25х62х17
19 238НБ-1308050 Вал привода вентилятора
20 314008-П2 Шпонка
21 238НБ-1308098 Втулка
