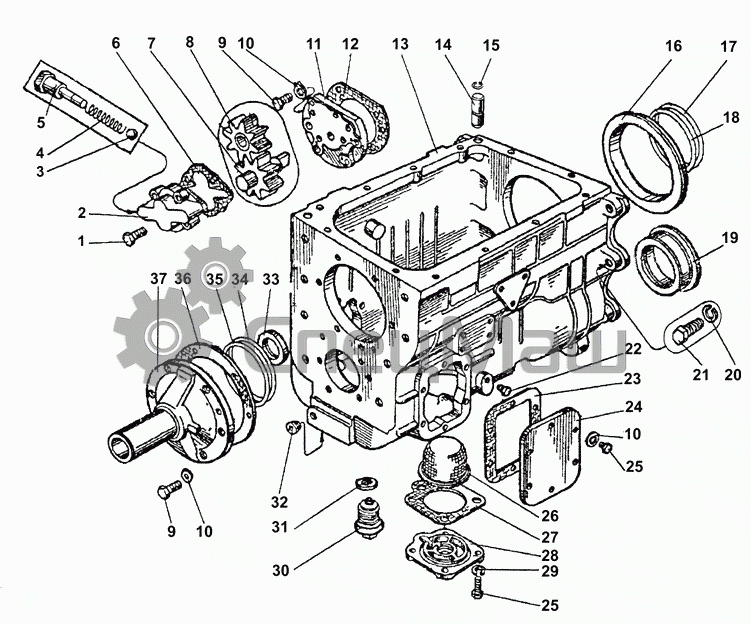

Картер коробки передач
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238М-1701009-40 | 238М-1701009-40 | Картер коробки передач | |
| 1 | 310013-П29 | Болт М10-6gх35 | |
| 2 | 236-1704015-Б | Корпус масляного насоса | |
| 3 | 4691186660 | Шарик | |
| 4 | 200-1704027 | Пружина клапана | |
| 5 | 236-1704026 | Пробка клапана масляного насоса | |
| 6 | 336.1704029 | Прокладка | |
| 7 | 236-1704040-Б | Шестерня ведущая | |
| 8 | 336.1704030 | Шестерня ведомая | |
| 9 | 201499-П29 | Болт М10-6gх30 | |
| 10 | 200-1701041 | Шайба | |
| 11 | 236-1704088-Б | Крышка | |
| 12 | 236-1704017-А2 | Прокладка основания масляного насоса | |
| 13 | 238М-1701015-40 | Картер коробки передач | |
| 14 | 236-1702184 | Штифт установочный | |
| 15 | 236-1702186 | Кольцо запорное | |
| 16 | 238М-1701207-41 | Кольцо центрирующее | Перейти в каталог |
| 17 | 201-1701035 | Прокладка регулировочная | |
| 18 | 201-1701036 | Прокладка регулировочная | |
| 19 | 238M-1701078 | Гнездо заднего подшипника пром. вала | |
| 20 | 252139-П2 | Шайба 16.ОТ | |
| 21 | 310235-П29 | Болт М16-6gх50 | |
| 22 | 316121-П29 | Пробка К1/4 | |
| 23 | 200-1701021-А | Прокладка | |
| 24 | 236-1701020 | Крышка люка привода отбора мощности | |
| 25 | 201497-П29 | Болт М10х25 | |
| 26 | 236-1704049 | Сетка заборника масляного насоса | |
| 27 | 236-1704056-А | Прокладка | |
| 28 | 236-1704054-Б | Крышка заборника масляного насоса | |
| 29 | 252136-П2 | Шайба 10.ОТ | |
| 30 | 238-1721255 | Пробка сливного отверстия с магнитом | |
| 31 | 312336-П31 | Шайба сливной пробки | |
| 32 | 316135-П2 | Пробка К3/8 | |
| 33 | 236-1701230 | Манжета 1,3-42х64-2 | Перейти в каталог |
| 34 | 201-1721414 | Прокладка регулировочная | |
| 35 | 201-1721416 | Прокладка регулировочная | |
| 36 | 236-1701042-А | Прокладка | |
| 37 | 236-1701040-А | Крышка подшипника первичного вала | Перейти в каталог |
