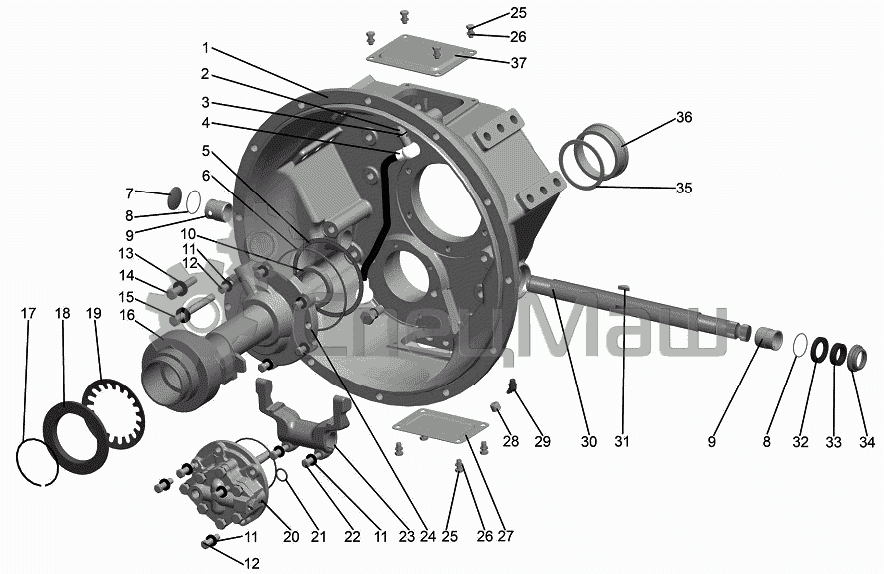

Картер коробки передач ТМЗ–14.180–10
Данные каталоги размещены на сайте исключительно в информационных целях
1
2
3
4
5
6
7
8
8
9
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14.160.1701015-20 | Картер коробки передач, передняя часть | |
| 2 | 310264-П29 | Болт М16х1,5х37 | |
| 3 | 201.1015624 | Прокладка 16х22х2 | |
| 4 | 14.160.1704300 | Рукав РВД8-10(НП16х16-90°)-300 | |
| 5 | 14.160.1701035 | Кольцо регулировочное заднего подшипника первичного вала | |
| 6 | 14.160.1701534 | Кольцо 140-145-25-2-1 | |
| 7 | 260316-П2 | Заглушка 40.06 | |
| 8 | 184.1601218 | Кольцо стопорное | |
| 9 | 184.1601216 | Втулка вала вилки выключения сцепления | |
| 10 | 201.1701230 | Манжета с пружиной | |
| 11 | 252136-П2 | Шайба 10.ОТ | |
| 12 | 45 9348 6561 | Болт М10-6gх30 | |
| 13 | 312672-П29 | Шайба упорная | |
| 14 | 14.160.1701506 | Болт М12х1,5-6gх65.109.40Х.016 | |
| 15 | 14.160.1701508 | Болт М12х1,5-6gх165.109.40Х.016 | |
| 16 | 1840.1601180 | Муфта выключения сцепления | Перейти в каталог |
| 17 | 183.1601198-90 | Кольцо выключения сцепления | |
| 18 | 184.1601120-71 | Кольцо упорное | |
| 19 | 184.1601273-71 | Шайба пружинная | |
| 20 | 14.160.1704010 | Насос масляный в сборе | |
| 21 | 336.1704019 | Кольцо уплотнительное | |
| 22 | 310213-П29 | Болт М10х1,25х40 | |
| 23 | 1840.1601203-01 | Вилка выключения сцепления | |
| 24 | 14.160.1701041-10 | Крышка заднего подшипника первичного вала | |
| 25 | 201454-П29 | Болт М8-6gх16 | |
| 26 | 252135-П2 | Шайба 8.Т | |
| 27 | 14.180.1601022 | Крышка люка картера сцепления | |
| 28 | 316135-П2 | Пробка К3/8 | |
| 29 | 45 9167 5005 | Масленка 2.3.45 Ц6 | |
| 30 | 184.1601215-10 | Вал вилки выключения сцепления | |
| 31 | 45 9824 6270 | Шпонка сегментная 8х11 | |
| 32 | 238Н.1601042 | Кольцо уплотнительное внутреннее | |
| 33 | 238Н.1601044 | Кольцо СП-37-27-10 | |
| 34 | 238Н.1601040 | Корпус сальника вала | |
| 35 | 14.180.1701429 | Кольцо регулировочное | |
| 36 | 14.160.1701427 | Втулка | |
| 37 | 236.1601030-А2 | Крышка люка картера сцепления |
