Однодисковое сцепление МАЗ

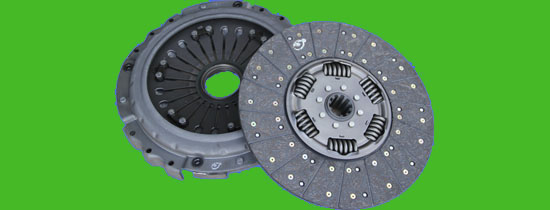

Однодисковое сцепление МАЗ

  Как базовые составляющие силового агрегата автомобиля выступают двигатель и коробка переключения скоростей. Первый собственно вырабатывает крутящий момент, необходимый для движения, вторая – обеспечивает достаточный диапазон передаточных чисел для эффективного использования транспортного средства. В вариации с механическими КПП (а на грузовиках Минского Автозавода, как правило, стоят именно они) есть еще один весьма нужный «компонент» – фрикцион-сцепление, двух или однодисковое. Вот о последнем мы и будем говорить дальше…

НАЗНАЧЕНИЕ

 Все очень просто, МКПП представляет собой набор из валов и зубчатых колес-шестерен. В зависимости от того, какая пара шестерен передает вращение, изменяется угловая скорость и передаточное число. Но в большинстве своем переключение с одной пары на другую выполняется при движущихся валах-шестернях, что означает серьезные удары по зубьям и резкие скачки истирающего воздействия. Чтобы нивелировать этот неприятный нюанс и применяются сцепления, которые предназначены для выполнения нескольких функций:

  •  - в рабочем положении обеспечивают передачу вращения от коленвала ДВС к первичному валу КП;

  •  - при выключении гарантируют аккуратное и полное отключение этой связи;

  •  - во время активации организовывают плавное подключение трансмиссии к мотору.

 Благодаря подобной схеме удается предохранять детали двигателя-трансмиссии от чрезмерных нагрузок, тем самым, защищая их от быстрого износа и поломок. Кроме того, более плавным становиться само движение автомобиля, его старт, и повышается надежность торможения в экстренных ситуациях. Чтобы понять, как это получается, стоит разобраться с внутренним устройством и принципами функционирования.

КАК УСТРОЕНО И РАБОТАЕТ


 Классификация автосцеплений на одно- и многодисковые проводиться согласно тому, сколько ведомых дисков есть в его конструкции. Наиболее часто встречающееся однодисковое сцепление МАЗ, это модели ЯМЗ-181/182, и как раз на их примере мы будем описывать внутреннюю начинку. Итак, все составляющие узла можно разделить на три группы – ведущие-ведомые и механизм выключения. Теперь, подробнее о них.

Ведущая часть

 Это нажимной диск с кожухом, в сборе с пружиной, о которой мы еще поговорим, они образуют единый конструктивный блок, называемый корзиной из-за специфической конфигурации. Кожух крепиться на маховик дизель-мотора посредством болтового крепежа, а диск соединен с ним упругими стальными полосами (четыре «пакета» по 4 же пластины). При этом с картером крепеж заклепочный, а с нажимным – резьбовой. За счет такого решения удается организовать центровку размещения безо всяких дополнительных приспособлений и в то же время получить некоторую свободу взаимного перемещения, необходимого по функциональному назначению. Изгиб у пластин сформирован внутрь, и потому они стремятся отвести нажим-диск от маховика.

 Между диском и корпусом помещается диафрагменная пружина. В свободном состоянии она напоминает формой тарелку, расположенную выпуклой стороной к нажимному. Специальные болты в собранном виде держат ее в напряжении, сообщая ее почти плоскую форму, стремясь вернуть первоначальный изгиб, она прижимает ведущую часть к маховику. Из-за особого конструктива меньшего диаметра этот вариант часто называют лепестковым, но главное то, что при таком исполнении у прижимной силы нелинейные характеристики

Ведомый

  В нашем случае речь идет о диске, подвижно (через ступицу со шлицами) установленном на «первичке» и расположенном так, чтобы нажимной зажимал его на маховик, то есть, обеспечивалась передача трением. Чтобы трение было более сильным, а также для предохранения основного тела ведомого и уменьшения температурных деформаций, на его контактной поверхности установлены фрикционные накладки из композитного материала. Между ними и основой тоже есть пружины, что гарантирует нужную плавность при соединениях. Тело и ступица соединены не жестко, а также посредством упругого демпфера, что позволяет нивелировать крутильные колебания.

сцепление МАЗ 4370

  По мере износа фрикцион-накладок, пресловутая нелинейная характеристика диафрагменной пружины обуславливает увеличение давления на нажимной, смещая его дальше к ведомому, сохраняя нужное для качественной передачи усилие. Чтобы прекратить передачу требуется снять давление опорного пояса диафрагмы, чем и занимается следующий объект нашего рассказа.

Выключающая группа

 Основные составляющие – вилка и муфта, установленная на валу и соединенная через упорное кольцо с пружиной. Их работа организована так – при срабатывании привода (нажатии на педаль) происходит поворот вала, контактирующего с вилкой. Она упирается в выступы на муфте и заставляет ее сместиться. Так как есть фиксаж, то выполняется и деформирование пружины с дальнейшим отводом нажимного, пакет упругих пластин которого уже не ограничивается сторонним воздействием. При отпускании педали все осуществляется в обратной очередности.

ОБСЛУЖИВАНИЕ И ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

  Периодичность техобслуживания сцеплений-приводов МАЗ соответствует срокам, устанавливаемым для дизель-двигателя, с которым они используются. Что касается необходимых работ, то выделить можно следующие:

  • Ежедневное ТО – проверка функционала и внешний осмотр на предмет целостности доступных взгляду деталей

  • ТО-1 – более тщательный осмотр состояния

  • ТО-2 (и каждое второе ТО-1) – смазка муфты выключения

 Из сбоев в работе можно выделить пробуксовку и ведение. В первом случае, характеристикой неисправности является неполное включение. То есть, диски не сжимаются с должной силой, и если при малых оборотах еще есть шанс на плотный контакт, то при более высоких наблюдается проскальзывание ведущих-ведомых элементов относительно друг друга. Чаще всего проблема здесь в изношенных накладках, хотя не исключаются и приобретенные дефекты пружинных элементов.


Однодисковое сцепление МАЗ

  Ведение, а иначе – неполное выключение, это обозначение противоположной ситуации, при которой диски не отводятся на положенное расстояние. Тут вероятно нарушение регулировок привода, свободного хода педали или корзины. Стоит также помнить, что при нормальном технологически правильном процессе появление скрежета, стуков и любых других посторонних шумов в узле свидетельствует о неполадках. И в таком случае требуется незамедлительное вмешательство специалиста.

  Отдельные элементы сцепления МАЗов ремонтируются восстановлением очень редко, чаще происходит их замена ввиду высоких нагрузок и потребности в высокой точности деталей и их взаимодействия. Стоит заметить, что даже при достаточной толщине накладок, но при наличии в них трещин, пересекающих плоскость от заклепочных отверстий к краям или другим заклепкам (а также «край-край»), их дальнейшая эксплуатация не рекомендуется. Так как в любой момент может произойти разрушение.
